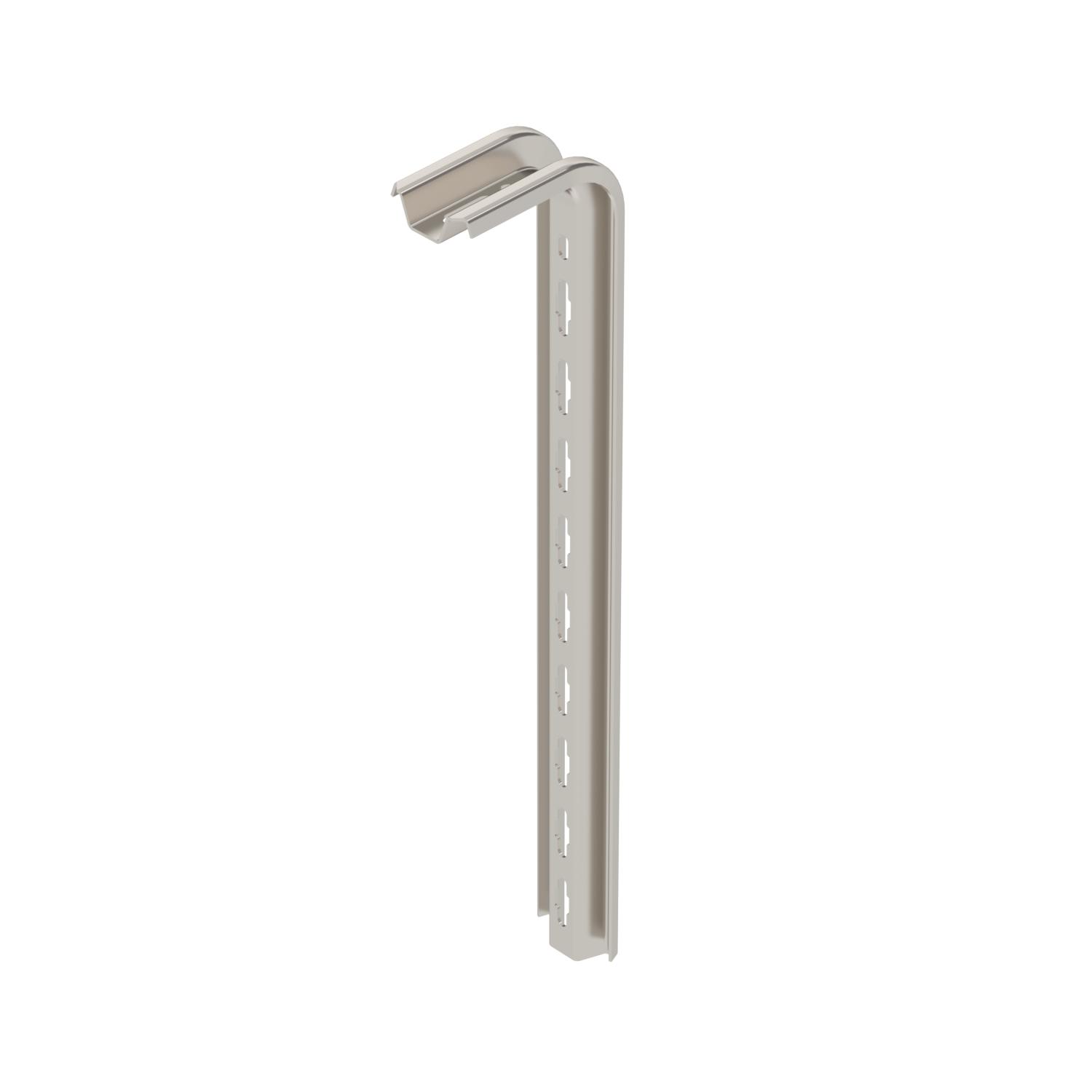

TP вертикален носач V2A
Кат. № 6364850 | Електронен артикулен номер (EAN) 4012195617860
- Описание на продукта
-
Описание на продуктаTP- носач.за закрепване към хоризонтални бетонни тавани.
Ако профилът се закрепва на тавана или ако профилът за челно усилване се завинтва насрещно, от съображения за стабилност винаги се използва дистанционер тип DS 4.
Важно: Като конзола да се използва само до дължина 345 mm.
-
- Технически данни
-
Технически данни

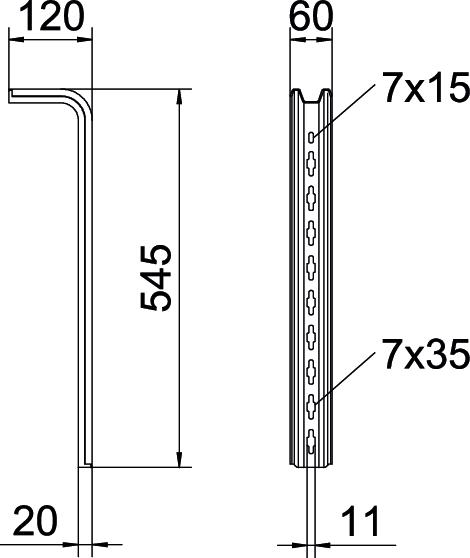

CO2 отпечатък (GWP) от люлка до портата 4,3076 кг CO2e / 1 брой Височина 120 mm Дължина 545 mm Изпълнение S-профил Материал Неръждаема стомана, 1.4301 Повърхност без покритие, за допълнителна обработка Размер L 545 mm Размери L545mm Съхраняване на функционалността не Цвят неръждаема стомана Ширина 60 mm Технически данни
Диаграма на натоварване TP-носач тип TPS
-
Bending of the end of the suspended support at permitted bracket load
-
Permitted bracket load in kN without man load
-
Bracket length in mm
-
Load curves with support lengths in mm
-
- Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Предпазна капачка
TPS KS OR 6364625 10 Брой
Дистанционер V2A
DS 4 A2 6416594 10 Брой
Шестстенен болт M10 A2
SKS 10x90 A2 6418255 20 Брой - Изтегляния
-
