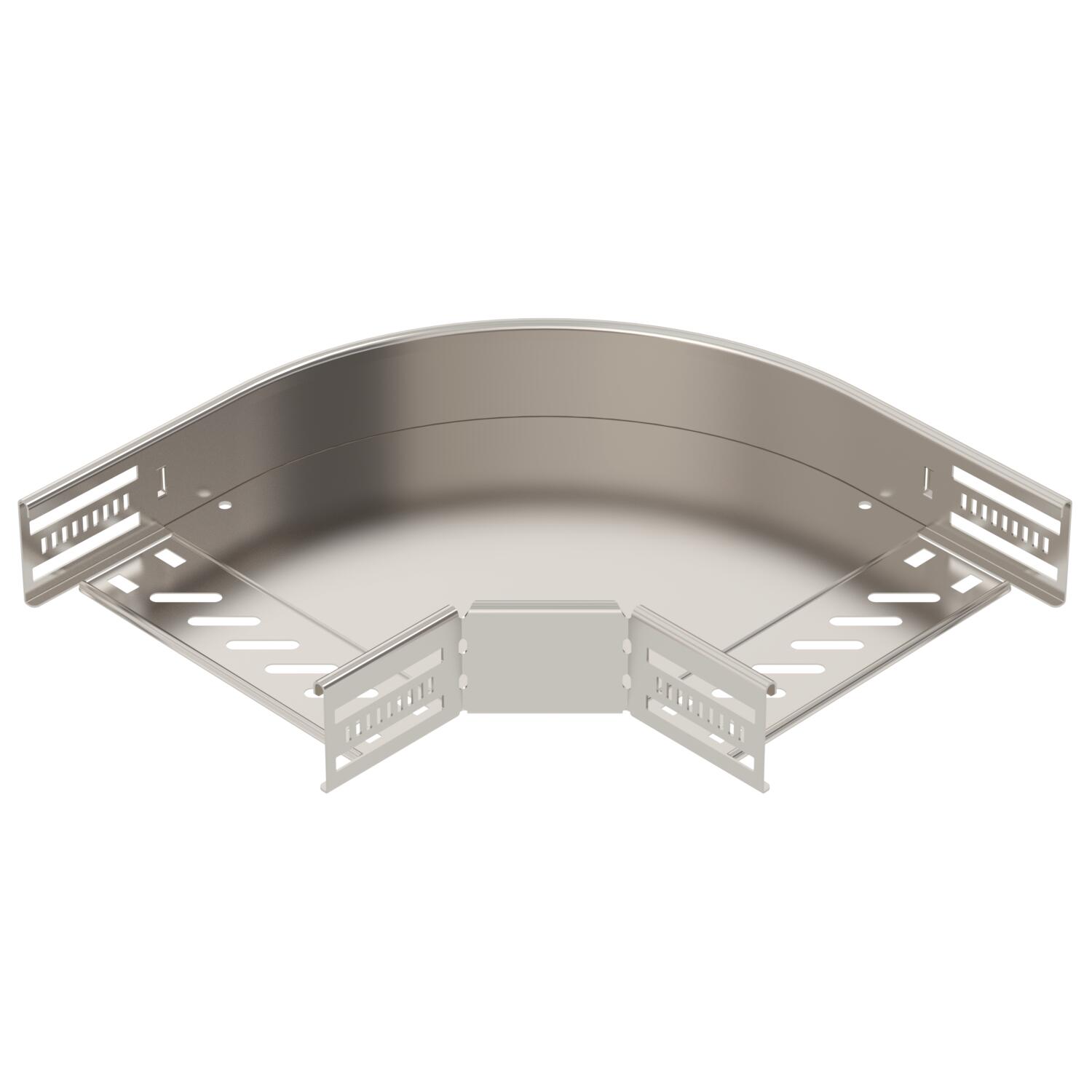

Ъгъл 90° 60 V4A
Кат. № 6036654 | Електронен артикулен номер (EAN) 4012197343835
- Описание на продукта
-
Описание на продуктаЪгъл 90° за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни

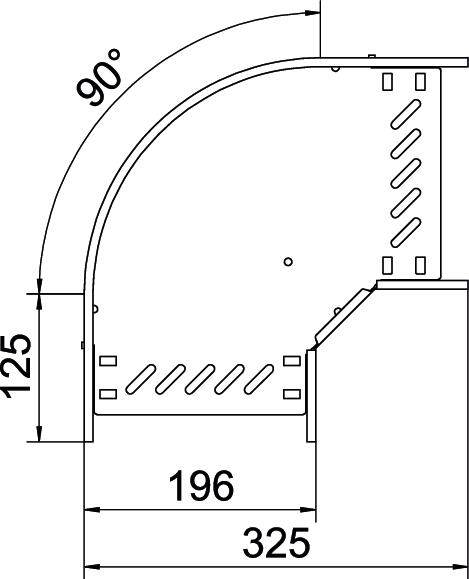

CO2 отпечатък (GWP) от люлка до портата 8,0615 кг CO2e / 1 брой Вид на съединителя система за носене на кабели завинтено Височина 60 mm Дебелина на борда 1,25 mm Дебелина на ламарината 0,8 mm Дебелина на материал дънна ламарина 0,8 mm Дизайн Ъгъл фиксиран Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана 1.4571 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Препоръчителен брой винтове 12 St. Промяна на посоката хоризонтално Разклонение (ъгъл) 90° Размер B 200 mm Размери 60x200 с капак не Странична перфорация да Съхраняване на функционалността да Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят неръждаема стомана Ширина 200 mm - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

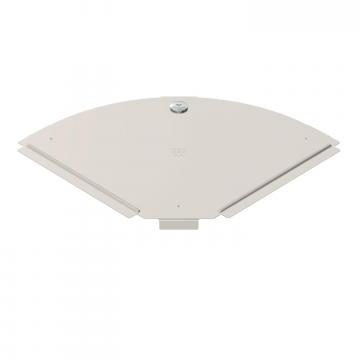

Капак за ъгъл 90° V4A
RBD 90 200 A4 6036990 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка V4A
FRSB 6x12 A4 6406142 100 Брой - Изтегляния
-
Спецификация RB 90 620 A4 / 6036654 , 0.19MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RB 90 620 A4 / 6036654 , 0.13MB , pdfДекларация за съответствие Великобритания RB 90 620 A4 / 6036654 , 0.09MB , pdfREACH Декларация за съответствие RB 90 620 A4 / 6036654 , 0.12MB , pdfRoHS Декларация за съответствие RB 90 620 A4 / 6036654 , 0.13MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
