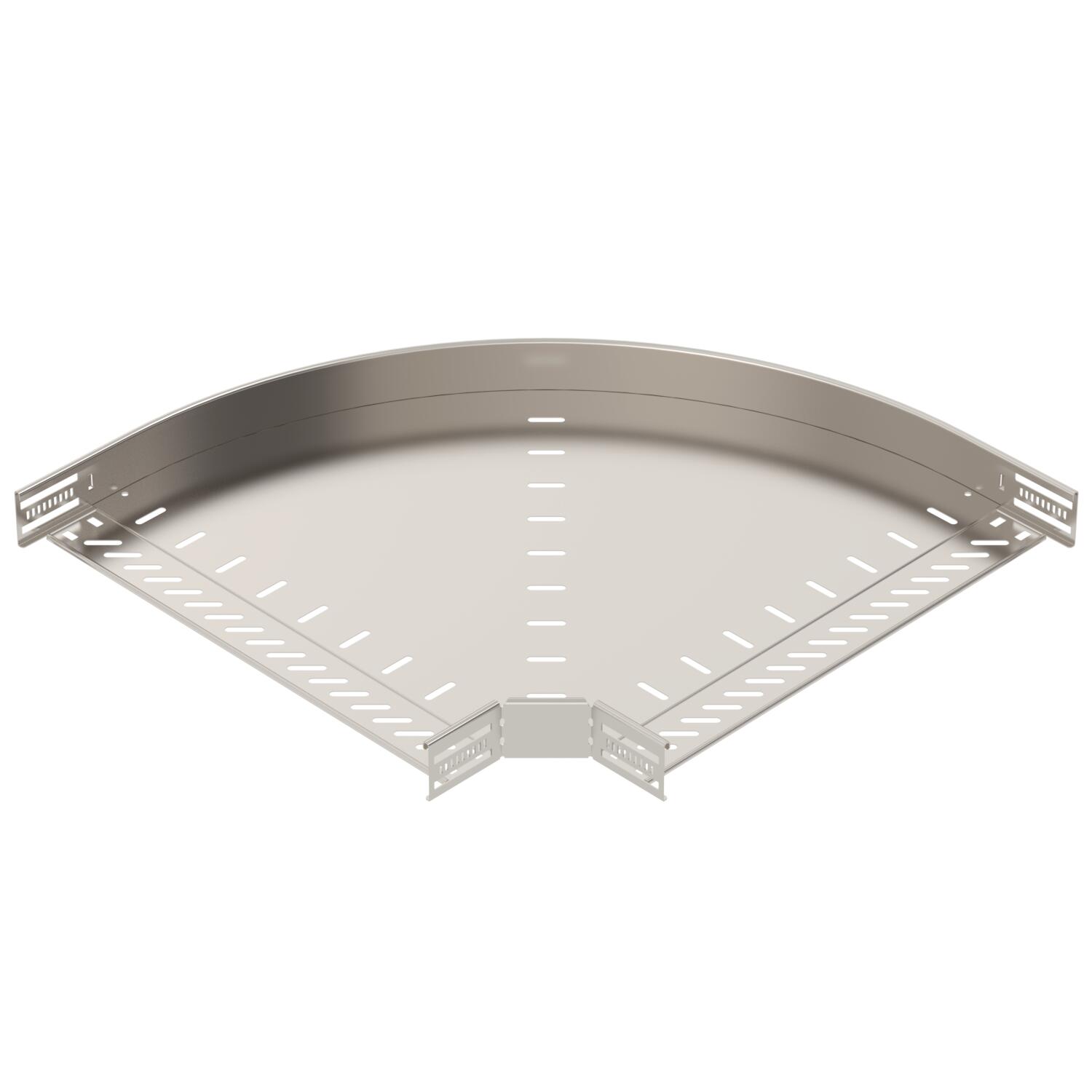

Ъгъл 90° 60 V4A
Кат. № 6036660 | Електронен артикулен номер (EAN) 4012197337049
- Описание на продукта
-
Описание на продуктаЪгъл 90° за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Дизайн Ъгъл фиксиран Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана 1.4571 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Препоръчителен брой винтове 16 St. Промяна на посоката хоризонтално Разклонение (ъгъл) 90° Размери 60x500 с капак не Странична перфорация да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят неръждаема стомана Размери

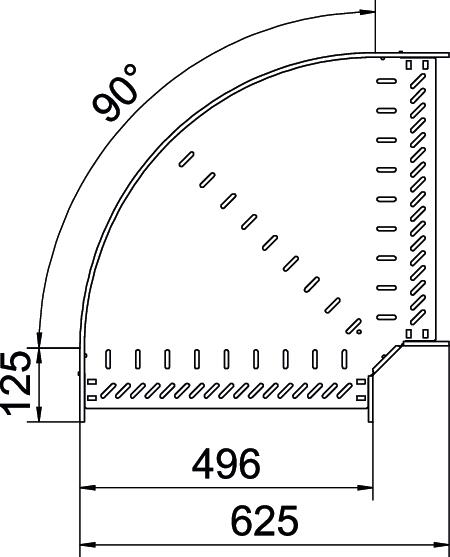

Височина 60 mm Размер B 500 mm Ширина 500 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 35,6114 кг CO2e / 1 брой CO₂ Footprint (GWP) 35,6114 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за ъгъл 90° V4A
RBD 90 500 A4 6036996 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка V4A
FRSB 6x12 A4 6406142 100 Брой - Изтегляния
-
Спецификация RB 90 650 A4 / 6036660 , 0.18MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RB 90 650 A4 / 6036660 , 0.13MB , pdfДекларация за съответствие Великобритания RB 90 650 A4 / 6036660 , 0.09MB , pdfREACH Декларация за съответствие RB 90 650 A4 / 6036660 , 0.12MB , pdfRoHS Декларация за съответствие RB 90 650 A4 / 6036660 , 0.13MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
