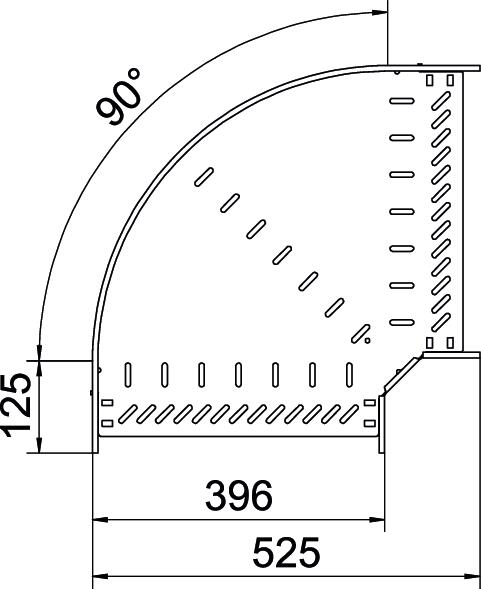

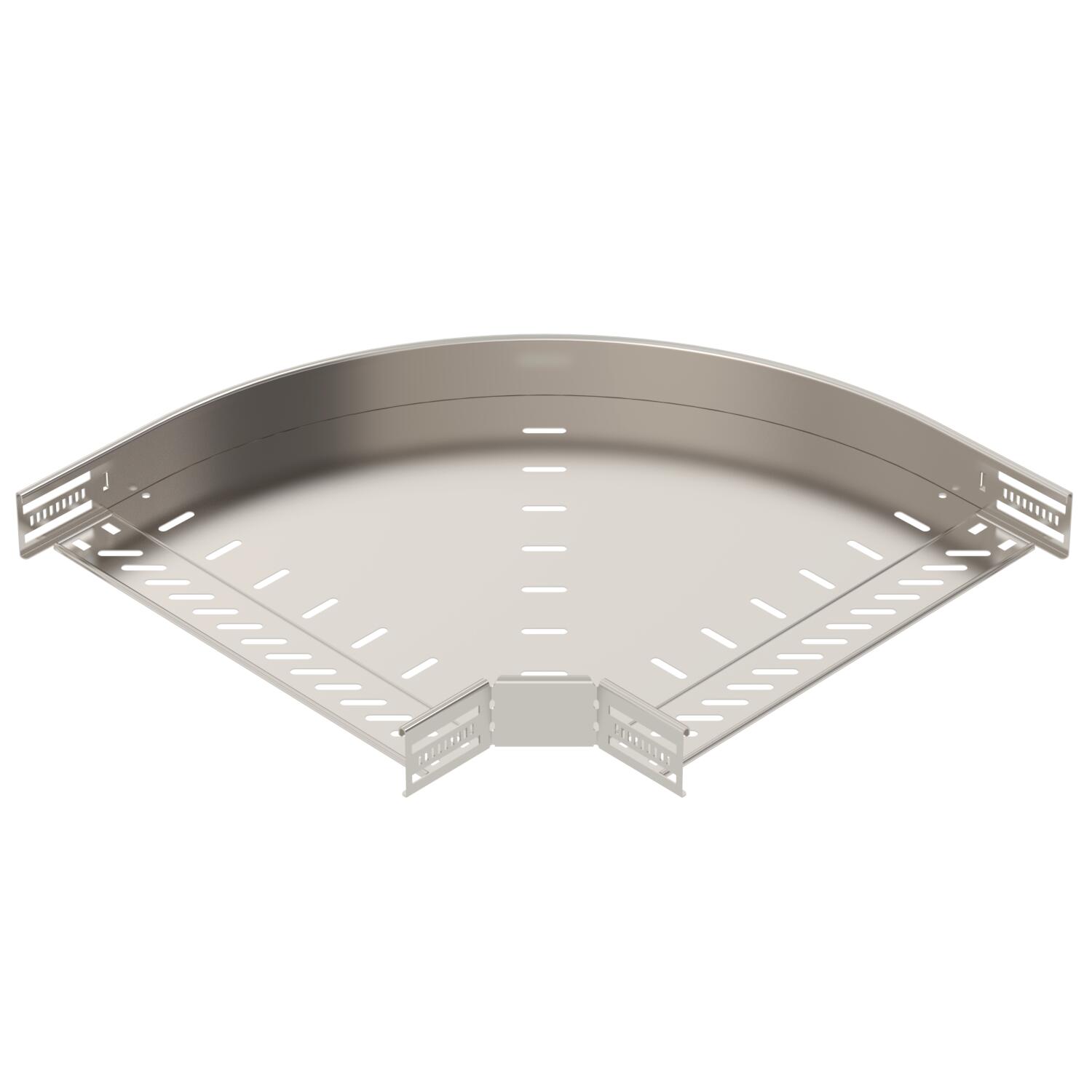

Ъгъл 90° 60 V4A
Кат. № 6036658 | Електронен артикулен номер (EAN) 4012197343897
- Описание на продукта
-
Описание на продуктаЪгъл 90° за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 20,2847 кг CO2e / 1 брой Вид на съединителя система за носене на кабели завинтено Височина 60 mm Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Дизайн Ъгъл фиксиран Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана 1.4571 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Препоръчителен брой винтове 14 St. Промяна на посоката хоризонтално Разклонение (ъгъл) 90° Размер B 400 mm Размери 60x400 с капак не Странична перфорация да Съхраняване на функционалността да Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят неръждаема стомана Ширина 400 mm - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

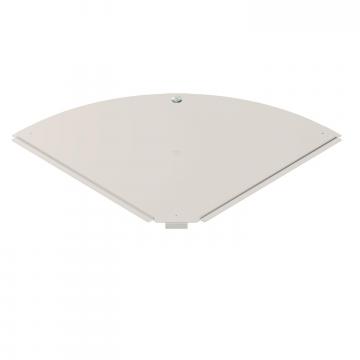

Капак за ъгъл 90° V4A
RBD 90 400 A4 6036994 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка V4A
FRSB 6x12 A4 6406142 100 Брой - Изтегляния
-
