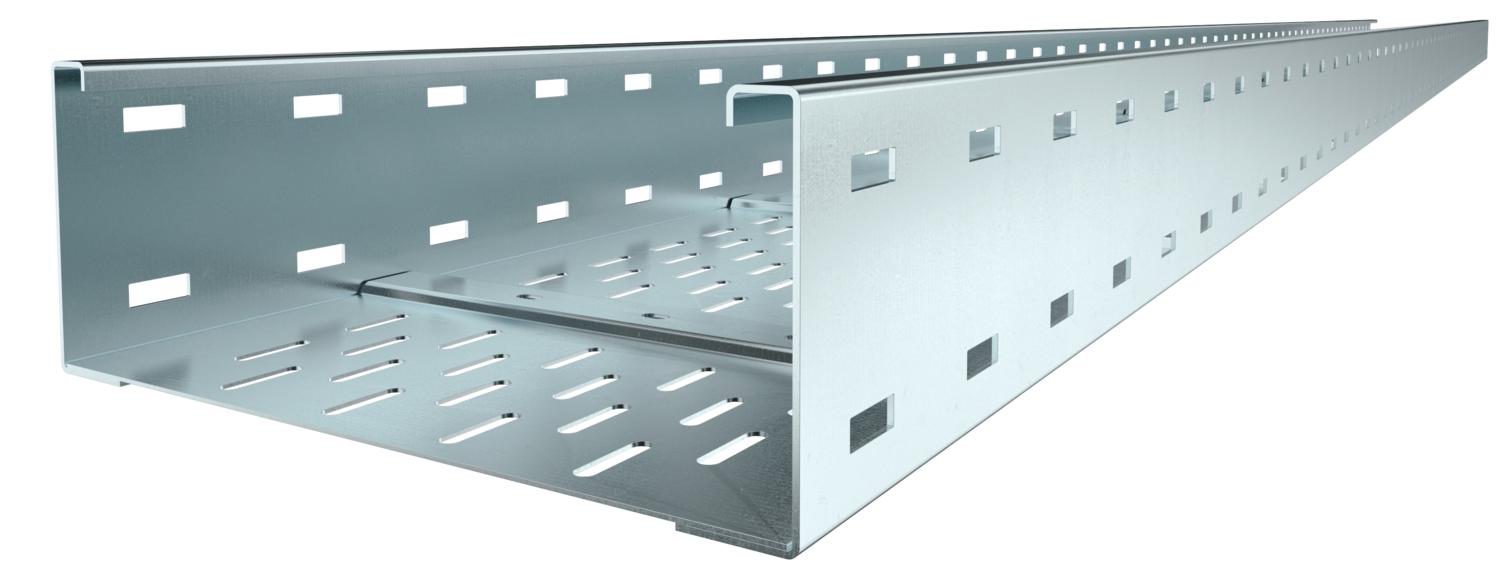

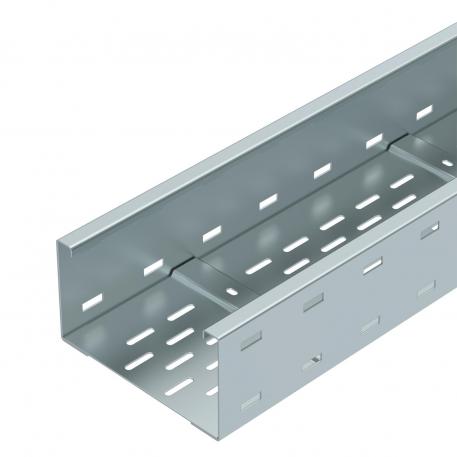

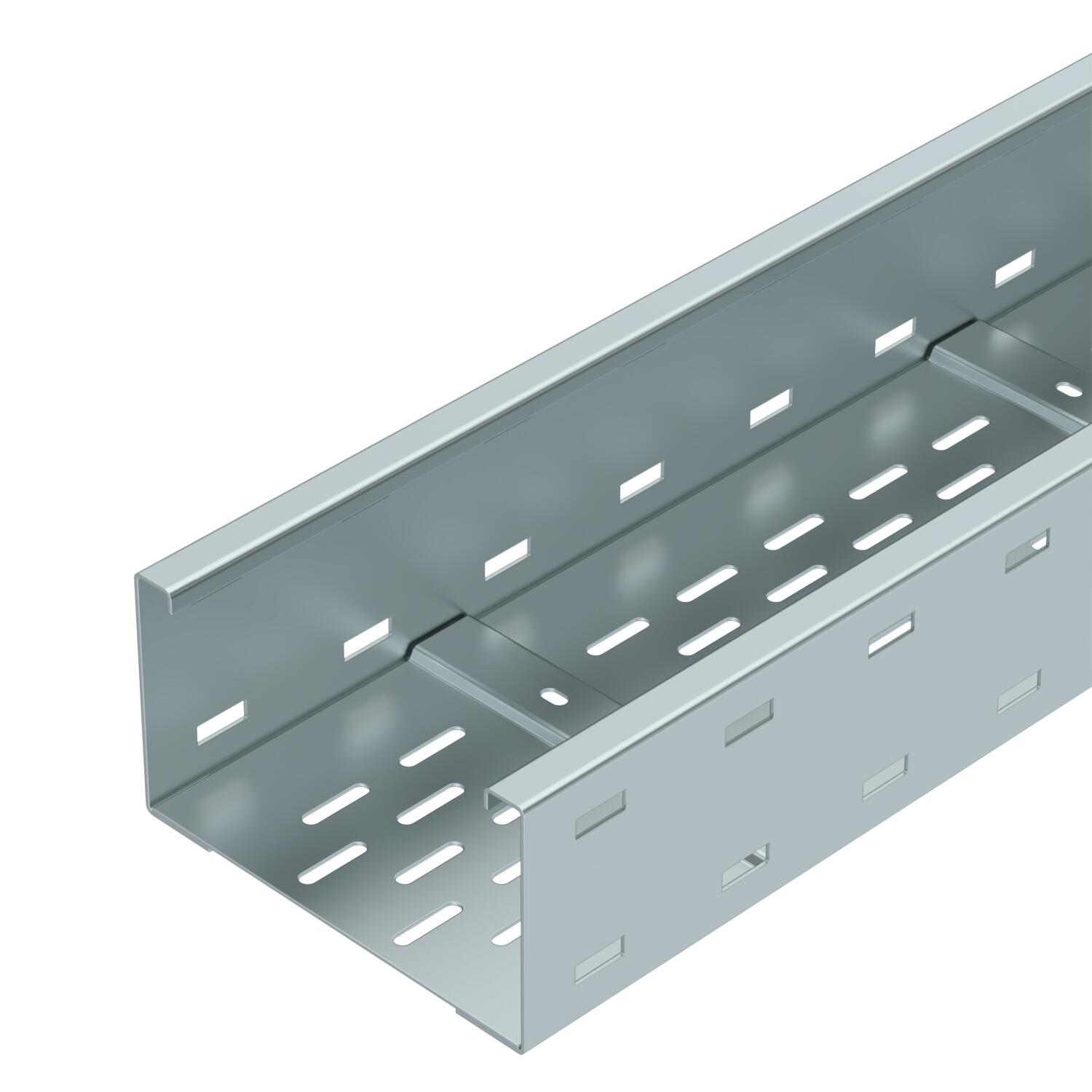

Едрогабаритна кабелна скара WKSG 110 FS

Кат. № / Тип

Съхраняване на функционалността	не

Дължина	6000 mm

Ширина

Дебелина на ламарината	2 mm

Описание на продукта

Описание на продукта

Система перфорирани едрогабаритни кабелни скари с височина на борда 110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Надлъжните съединители тип WRVL 110 се поръчват съответно отделно.

Технически данни

Вид на съединителя система за носене на кабели	завинтено
Дебелина на ламарината	2 mm
Едрогабаритно изпълнение	да
Изпълнение съединител	без съединители
Магнитно затихване чрез екраниране без капак	20 dB
Магнитно затихване чрез екраниране с капак	50 dB
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не

Повърхност	Лентово поцинкованe
Полезна дължина	6000 mm
Полезно сечение	202 cm²
Полезно сечение	20200 mm²

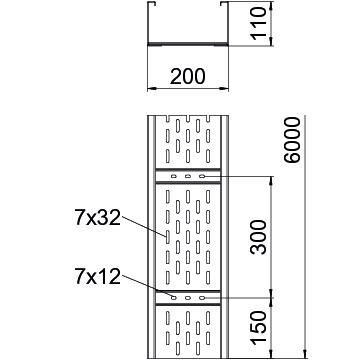

Размер	200 x 110
Размери	110x200x6000
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк

CO2 отпечатък (GWP) от люлка до портата	16,8236 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	16,8236 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Всички типове

Тип	Съхраняване на функционалността	Дължина	Ширина	Дебелина на ламарината	Кат. №	Количество	мин. VKE
WKSG 120 FS	не	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	не	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	не	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	не	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	не	6000 mm	600 mm	2 mm	6098127	m	6 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител 110 за едрогабаритни кабелни системи FS	WRVL 110 FS	6091164	Брой	2 Брой
Ъглов съединител 110 FS за едрогабаритна кабелна система	WRWVK 110 FS	6091377	Брой	2 Брой
Дънна планка за челни снадки FS	SSLB 200 FS	7070213	Брой	20 Брой
Шарнирен съединител 110 за едрогабаритна кабелна система FS	WRGV 110 FS	6091318	Брой	2 Брой
Ъгъл 90° 110 FS, за едрогабаритни кабелни скари	WRB 90 120 FS	6098304	Брой	1 Брой
Странично отклонение 110 FS, за едрогабаритни кабелни скари	WRAA 120 FS	6098405	Брой	1 Брой

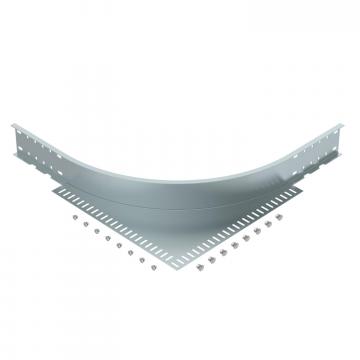

Ъглова приставка 110 FS, за едрогабаритни кабелни скари	WEAS 110 FS	6098475	Брой	1 Брой
Разделителна стена 85 FS	TSG 85 FS	6062114	m	3 m
