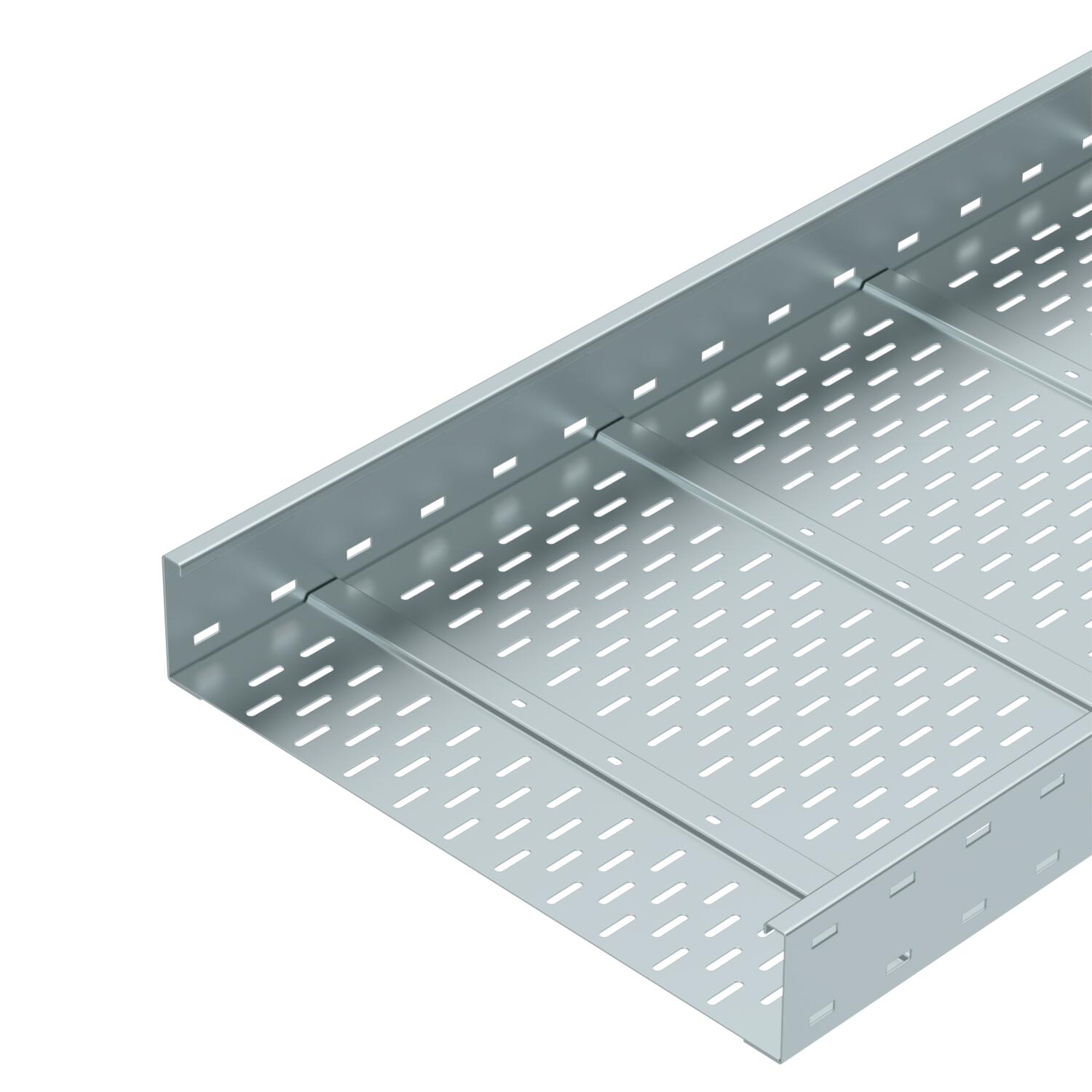

Едрогабаритна кабелна скара WKSG 110 FS

Кат. № / Тип

Съхраняване на функционалността	не

Дължина	6000 mm

Ширина

Дебелина на ламарината	2 mm

Описание на продукта

Описание на продукта

Система перфорирани едрогабаритни кабелни скари с височина на борда 110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Надлъжните съединители тип WRVL 110 се поръчват съответно отделно.

Технически данни

CO2 отпечатък (GWP) от люлка до портата	27,3953 кг CO2e / 1 Метър
Вид на съединителя система за носене на кабели	завинтено
Височина	110 mm
Дебелина на ламарината	2 mm
Дължина	6000 mm
Едрогабаритно изпълнение	да
Изпълнение съединител	без съединители
Магнитно затихване чрез екраниране без капак	20 dB
Магнитно затихване чрез екраниране с капак	50 dB
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отстояние	1,5 kN/m
Отстояние 3,0 м	2,9 kN/m
Отстояние 3,5 м	2,43 kN/m
Отстояние 4,0 м	2 kN/m
Отстояние 4,5 м	1,72 kN/m

Отстояние 6,0 м	1 kN/m
Отстояние 7,0 м	0,7 kN/m
Отстояние 8,0 м	0,4 kN/m
Повърхност	Лентово поцинкованe
Полезна дължина	6000 mm
Полезно сечение	614 cm²
Полезно сечение	61400 mm²
Размер	110 x 600
Размер H	10 mm
Размер B	600 mm
Размер L	6000 mm
Размери	110x600x6000
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк
Ширина	600 mm

Технически данни

Всички типове

Тип	Съхраняване на функционалността	Дължина	Ширина	Дебелина на ламарината	Кат. №	Количество	мин. VKE
WKSG 120 FS	не	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	не	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	не	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	не	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	не	6000 mm	600 mm	2 mm	6098127	m	6 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета FS	WDRL 1116 60 FS	6227465	m	3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи FS	WRVL 110 FS	6091164	Брой	2 Брой
Ъглов съединител 110 FS за едрогабаритна кабелна система	WRWVK 110 FS	6091377	Брой	2 Брой
Дънна планка за челни снадки FS	SSLB 600 FS	7070233	Брой	20 Брой
Шарнирен съединител 110 за едрогабаритна кабелна система FS	WRGV 110 FS	6091318	Брой	2 Брой
Ъгъл 90° 110 FS, за едрогабаритни кабелни скари	WRB 90 160 FS	6098320	Брой	1 Брой
Странично отклонение 110 FS, за едрогабаритни кабелни скари	WRAA 160 FS	6098421	Брой	1 Брой
Ъглова приставка 110 FS, за едрогабаритни кабелни скари	WEAS 110 FS	6098475	Брой	1 Брой
Разделителна стена 85 FS	TSG 85 FS	6062114	m	3 m
