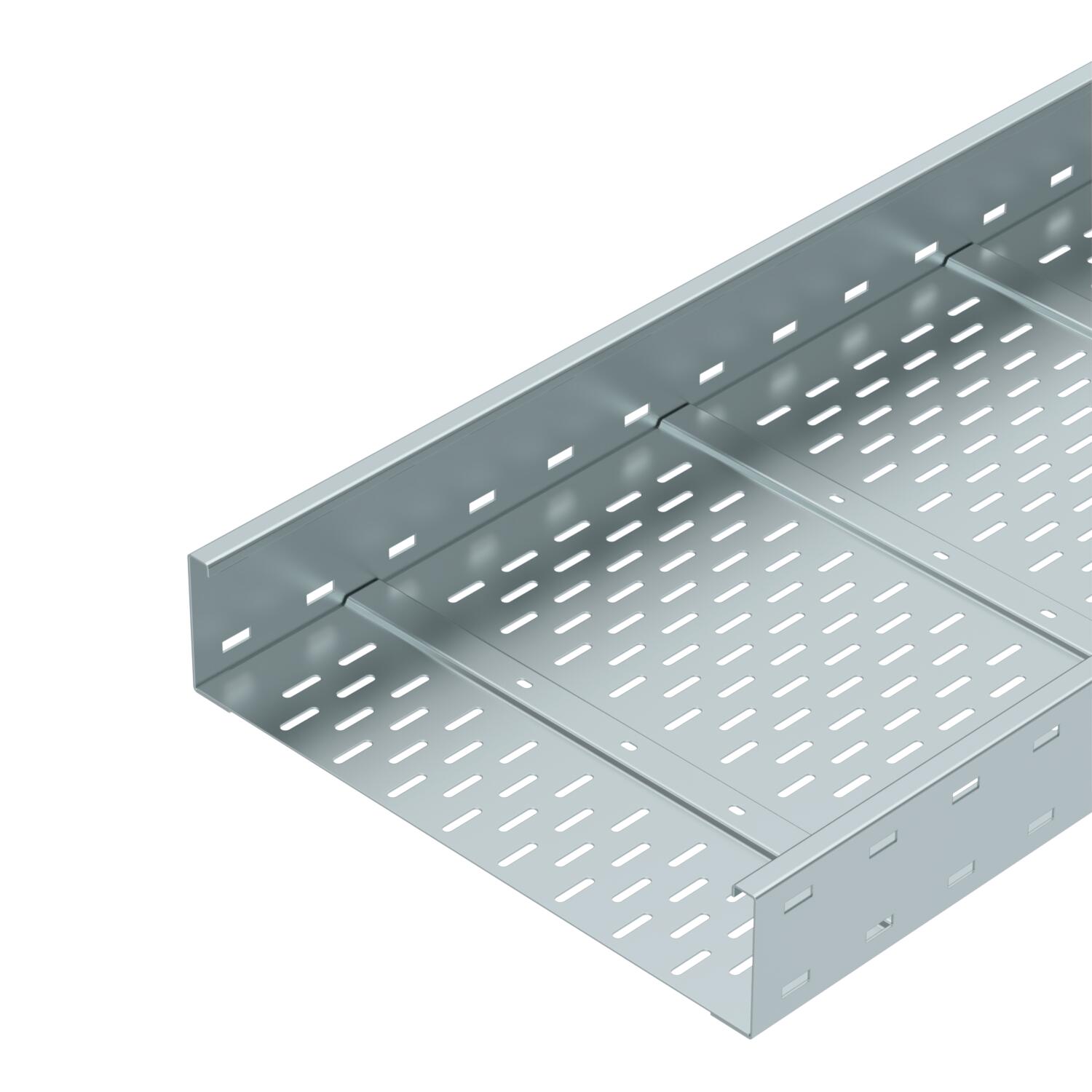

Едрогабаритна кабелна скара WKSG 110 FS
Кат. № 6098123 | Електронен артикулен номер (EAN) 4012196351619
- Описание на продукта
-
Описание на продуктаСистема перфорирани едрогабаритни кабелни скари с височина на борда 110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Надлъжните съединители тип WRVL 110 се поръчват съответно отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на ламарината 2 mm Едрогабаритно изпълнение да Изпълнение съединител без съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Повърхност Лентово поцинкованe Полезна дължина 6000 mm Полезно сечение 51100 mm² Полезно сечение 511 cm² Размер 500 x 110 Размери 110x500x6000 Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Размери
Височина 110 mm Дължина 6000 mm Размер H 10 mm Размер B 500 mm Размер L 6000 mm Ширина 500 mm Натоварвания
Отстояние 1,5 kN/m Отстояние 3,0 м 2,9 kN/m Отстояние 3,5 м 2,43 kN/m Отстояние 4,0 м 2 kN/m Отстояние 4,5 м 1,72 kN/m Отстояние 6,0 м 1 kN/m Отстояние 7,0 м 0,7 kN/m Отстояние 8,0 м 0,4 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 24,7534 кг CO2e / 1 Метър CO₂ Footprint (GWP) 24,7534 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване голямогабаритна кабелна скара тип WKSG 110.
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FS
WDRL 1116 50 FS 6227457 3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи FS
WRVL 110 FS 6091164 2 Брой
Ъглов съединител 110 FS за едрогабаритна кабелна система
WRWVK 110 FS 6091377 2 Брой
Дънна планка за челни снадки FS
SSLB 500 FS 7070225 20 Брой
Шарнирен съединител 110 за едрогабаритна кабелна система FS
WRGV 110 FS 6091318 2 Брой
Ъгъл 90° 110 FS, за едрогабаритни кабелни скари
WRB 90 150 FS 6098316 1 Брой
Странично отклонение 110 FS, за едрогабаритни кабелни скари
WRAA 150 FS 6098417 1 Брой
Ъглова приставка 110 FS, за едрогабаритни кабелни скари
WEAS 110 FS 6098475 1 Брой
Разделителна стена 85 FS
TSG 85 FS 6062114 3 m - Изтегляния
-
Спецификация WKSG 150 FS / 6098123 , 0.32MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие WKSG 150 FS / 6098123 , 0.13MB , pdfДекларация за съответствие Великобритания WKSG 150 FS / 6098123 , 0.09MB , pdfREACH Декларация за съответствие WKSG 150 FS / 6098123 , 0.12MB , pdfRoHS Декларация за съответствие WKSG 150 FS / 6098123 , 0.13MB , pdfДекларация за екологичен продукт (EPD) WKSG 150 FS / 6098123 , 2.03MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж Wide span cable trays , 6.87MB , pdf
