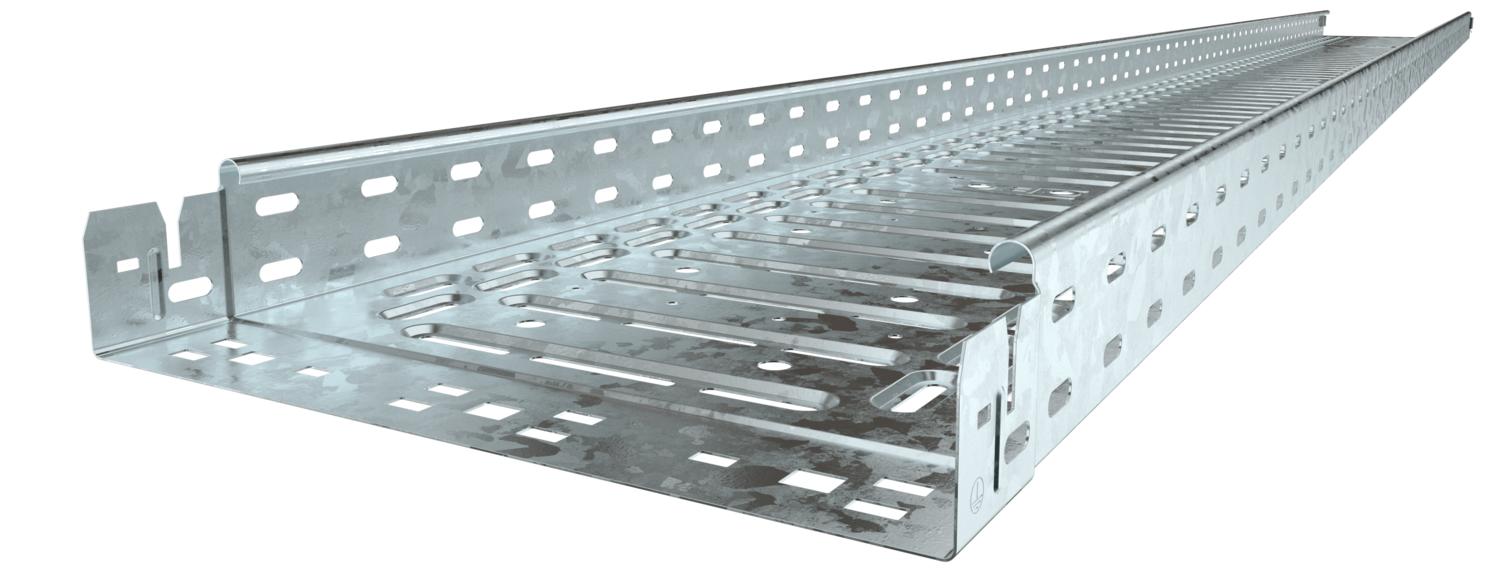

Кабелна скара RKS-Magic® 60 FT
Кат. № 6047612 | Електронен артикулен номер (EAN) 4012195903895
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
С отвор 11 mm за директно окачване на шпилка.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1 mm Дебелина на ламарината 0,03 in Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Перфорация на дъното 1,00 Повърхност Горещо поцинкованe чрез потапяне Полезна дължина 3000 mm Полезно сечение 5800 mm² Полезно сечение 58 cm² Противопожарна защита Съхраняване на функционалността на специфична за кабелите носеща конструкция Размери 60x100x3050 с капак не Странична перфорация да Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 2 in Височина 60 mm Дължина 3050 mm Дължина 10 ft Размер B 100 mm Размер y 50 mm Ширина 4 in Ширина 100 mm Натоварвания
NEMA клас на натоварване 8AA Отстояние 1,0 м 1,2 kN/m Отстояние 1,5 м 0,9 kN/m Отстояние 2,0 м 0,6 kN/m Отстояние 2,5 м 0,4 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 4,5534 кг CO2e / 1 Метър CO₂ Footprint (GWP) 4,5534 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип RKSM 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FT
DRL 100 FT 6051340 3 m

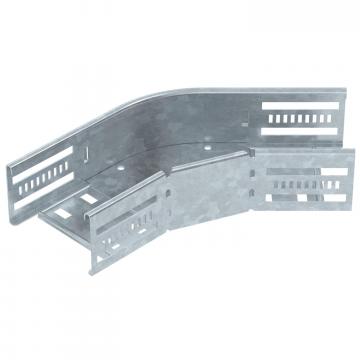

Ъгъл 45° 60 FT
RB 45 610 FT 6036130 1 Брой
Ъгъл 90° 60 FT
RB 90 610 FT 6036590 1 Брой

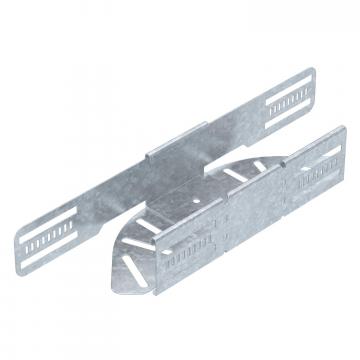

Регулируем ъгъл 60 FT
RB W 610 FT 6037120 1 Брой
Странично отклонение 60 FT
RAA 610 FT 6042211 1 Брой
T-отклонение 60 FT
RT 610 FT 6038130 1 Брой

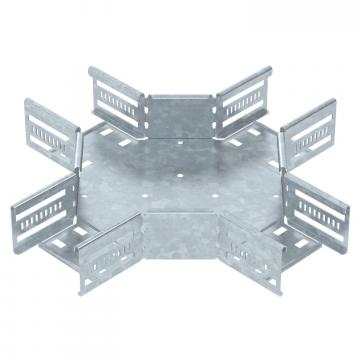

Кръстовидно отклонение 60 FT
RK 610 FT 7027411 1 Брой
Капак със затварящи ключета DD
DRL 100 DD 6052703 3 m
Разделителна стена 60 DD
TSG 60 DD 6062327 3 m - Изтегляния
-
