Кабелна скара RKS-Magic® 60 FT
Кат. № 6047639 | Електронен артикулен номер (EAN) 4012195903932
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
С отвор 11 mm за директно окачване на шпилка.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 6,3896 кг CO2e / 1 Метър NEMA клас на натоварване 8AA Вид на съединителя система за носене на кабели Закрепване с щракване Височина 60 mm Височина 2 in Дебелина на ламарината 0,03 in Дебелина на ламарината 1 mm Дължина 10 ft Дължина 3050 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,0 м 1,2 kN/m Отстояние 1,5 м 0,9 kN/m Отстояние 2,0 м 0,6 kN/m Отстояние 2,5 м 0,4 kN/m Перфорация на дъното 1,00 Повърхност Горещо поцинкованe чрез потапяне Полезна дължина 3000 mm Полезно сечение 11800 mm² Полезно сечение 118 cm² Противопожарна защита Съхраняване на функционалността на специфична за кабелите носеща конструкция Размер B 200 mm Размер x 100 mm Размер y 150 mm Размери 60x200x3050 с капак не Странична перфорация да Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Ширина 8 in Ширина 200 mm Технически данни
Диаграма на натоварване кабелна скара тип RKSM 60
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Permitted cable tray/ladder load in kN/m without man load
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Комплект надлъжни съединители Magic 60 DD
KTSMV 620 DD 6068940 1 Брой
Капак със затварящи ключета FT
DRL 200 FT 6051367 3 m
Ъгъл 45° 60 FT
RB 45 620 FT 6036134 1 Брой
Ъгъл 90° 60 FT
RB 90 620 FT 6036594 1 Брой

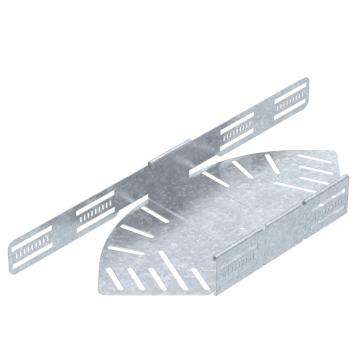

Регулируем ъгъл 60 FT
RB W 620 FT 6037124 1 Брой
Странично отклонение 60 FT
RAA 620 FT 6042215 1 Брой
T-отклонение 60 FT
RT 620 FT 6038134 1 Брой
Капак със затварящи ключета DD
DRL 200 DD 6052709 3 m
Разделителна стена 60 DD
TSG 60 DD 6062327 3 m
Ъгъл 90° Magic 60 FT
RBM 90 620 FT 6041154 1 Брой - Изтегляния
-
Спецификация RKSM 620 FT / 6047639 , 0.49MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RKSM 620 FT / 6047639 , 0.13MB , pdfДекларация за съответствие Великобритания RKSM 620 FT / 6047639 , 0.09MB , pdfREACH Декларация за съответствие RKSM 620 FT / 6047639 , 0.12MB , pdfRoHS Декларация за съответствие RKSM 620 FT / 6047639 , 0.13MB , pdfДекларация за екологичен продукт (EPD) RKSM 620 FT / 6047639 , 1.48MB , pdfСвидетелство за изпитание Cable tray RKS Magic , 1.60MB , pdfСвидетелство за изпитание Cable tray RKS Magic – centre suspension , 1.04MB , pdfСЕРТИФИКАТ ПО VDE UL сертификат RKSM , 0.27MB , pdfПомощ при избора Selection aid for cable trays, Magic , 0.23MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
