Кабелна скара RKS-Magic® 60 FT
Кат. № 6047720 | Електронен артикулен номер (EAN) 4012195903963
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
С отвор 11 mm за директно окачване на шпилка.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Перфорация на дъното 1,00 Повърхност Горещо поцинкованe чрез потапяне Полезна дължина 3000 mm Полезно сечение 29800 mm² Полезно сечение 298 cm² Продуктова серия RKSM Series Размери 60x500x3050 с капак не Странична перфорация да Съответствие с ROHS да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 2 in Височина 60 mm Дължина 10 ft Дължина 3050 mm Размер B 500 mm Размер t 300 mm Размер x 400 mm Размер y 450 mm Ширина 500 mm Натоварвания
NEMA клас на натоварване 8AA Отстояние 1,0 м 2,1 kN/m Отстояние 1,5 м 1,35 kN/m Отстояние 2,0 м 0,9 kN/m Отстояние 2,5 м 0,6 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 11,9302 кг CO2e / 1 Метър CO₂ Footprint (GWP) 11,9302 kg CO₂e Declared Unit Metres Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип RKSM 60
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Ъгъл 45° 60 FT
RB 45 650 FT 6036140 1 Брой
Ъгъл 90° 60 FT
RB 90 650 FT 6036600 1 Брой

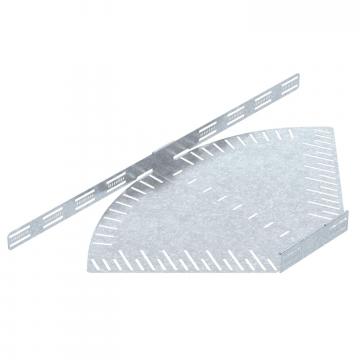

Регулируем ъгъл 60 FT
RB W 650 FT 6037130 1 Брой
Странично отклонение 60 FT
RAA 650 FT 6042221 1 Брой
T-отклонение 60 FT
RT 650 FT 6038140 1 Брой
Кръстовидно отклонение 60 FT
RK 650 FT 7027419 1 Брой
Капак със затварящи ключета DD
DRL 500 DD 6052718 3 m
Разделителна стена 60 DD
TSG 60 DD 6062327 3 m
Ъгъл 90° Magic 60 FT
RBM 90 650 FT 6041160 1 Брой - Изтегляния
-
