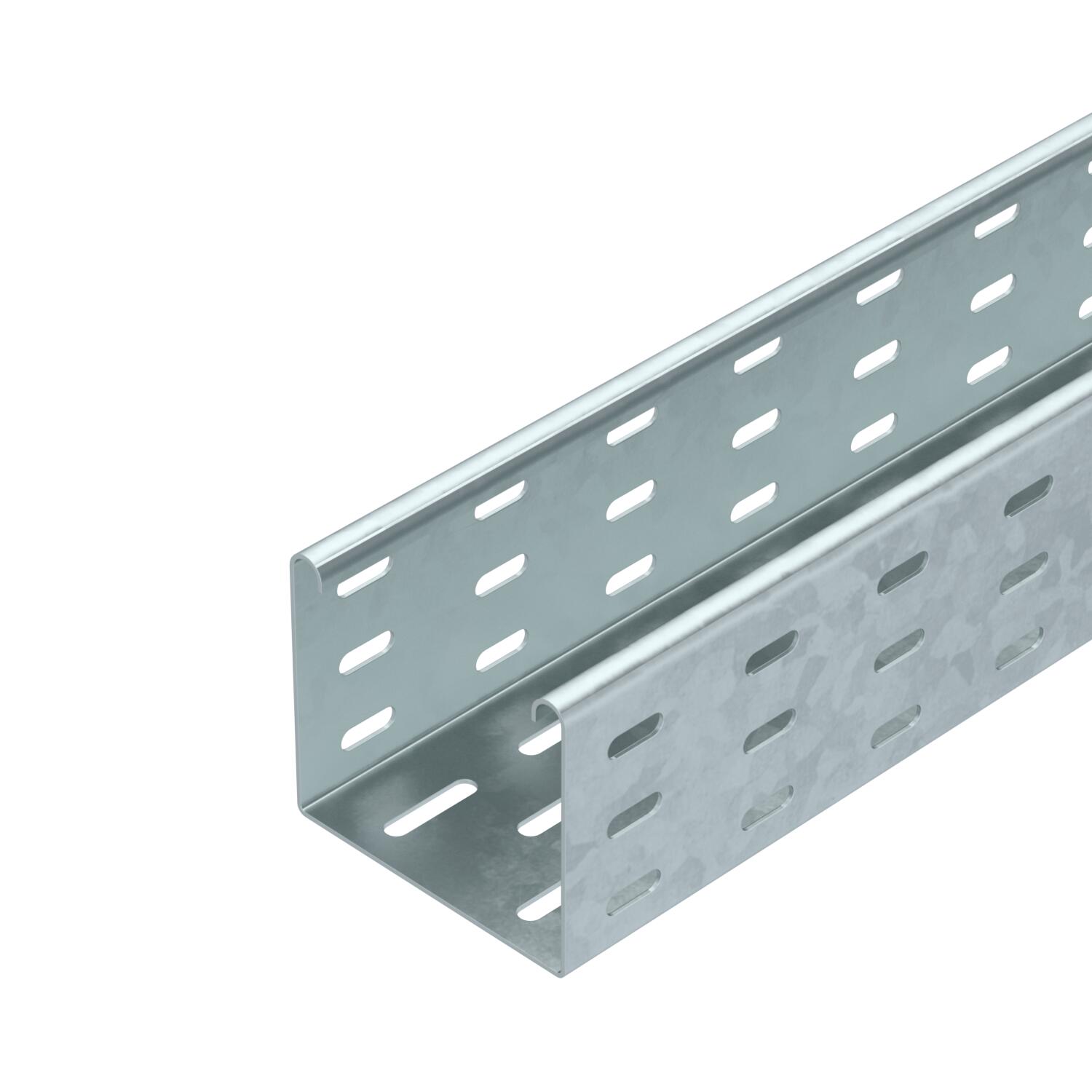

Кабелна скара SKS 85 FT

Кат. № 6058620 | Електронен артикулен номер (EAN) 4012196061457

3000 mm
1,5 mm
не
Стомана
Горещо поцинкованe чрез потапяне
Описание на продукта
Описание на продукта
SKS 85 = Система кабелни скари с височина на борда 85 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA declaration of conformity
Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата 7,7117 кг CO₂e / 1 Метър
Вид на съединителя система за носене на кабели завинтено
Височина 3 in
Височина 85 mm
Дебелина на ламарината 0,6 in
Дебелина на ламарината 1,5 mm
Дължина 10 ft
Дължина 3000 mm
Едрогабаритно изпълнение не
Изпълнение съединител без съединители
Материал Стомана
Монтажни отвори в основата да
Неръждаема стомана, байцвана не
Отвор по образец на NATO не
Отстояние 1,5 м 2,8 kN/m
Отстояние 2,0 м 2,25 kN/m
Отстояние 2,5 м 1,5 kN/m
Отстояние 3,0 м 0,75 kN/m
Повърхност Горещо поцинкованe чрез потапяне
Полезно сечение 8300 mm²
Полезно сечение 83 cm²
Размер 85 x 100
Размер B 100 mm
Размери 85x100x3000
с капак не
Странична перфорация да
Съхраняване на функционалността не
Тип тест на натоварване по IEC 61537 Тип II
Цвят цвят цинк
Ширина 100 mm
Ширина 4 in

Технически данни

Диаграма на натоварване кабелна скара тип SKS 85

Диаграма на натоварване кабелна скара тип SKS 85
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на ламарината Съхраняване на функционалността Материал Повърхност Кат. № Количество мин. VKE
SKS 810 FT 3000 mm 100 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058620
3 m
SKS 820 FT 3000 mm 200 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058647
3 m

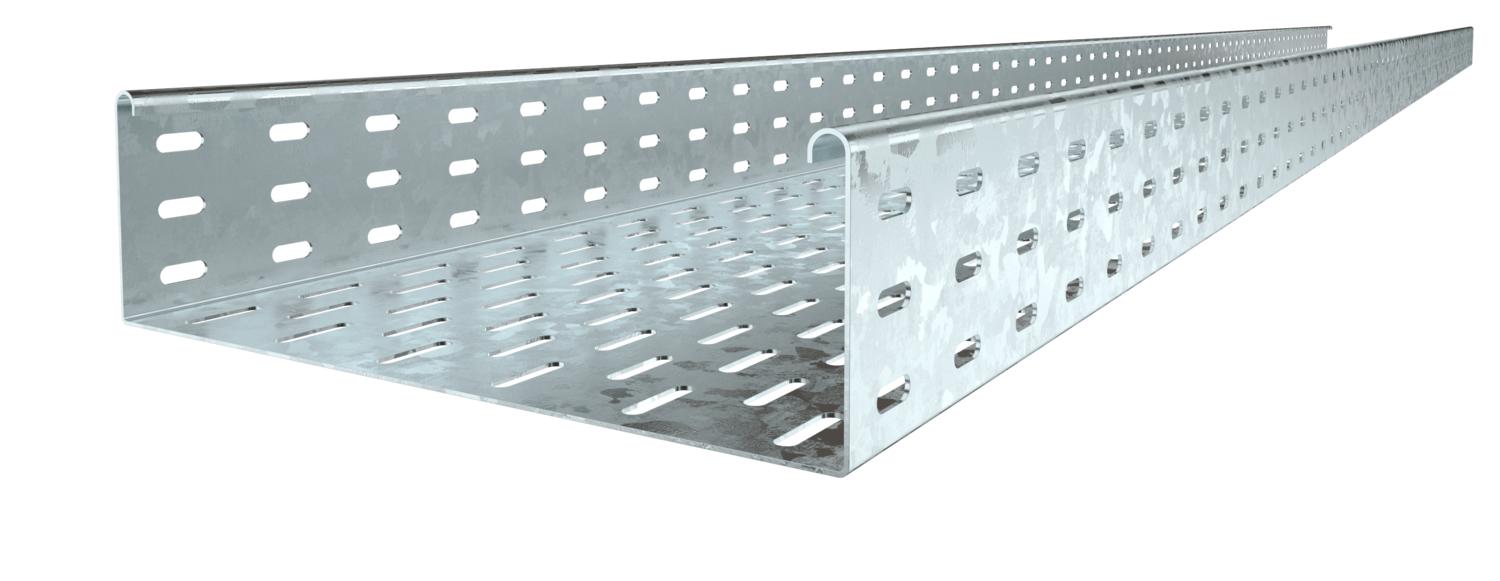

SKS 830 FT 3000 mm 300 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058663
3 m
SKS 840 FT 3000 mm 400 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058698
3 m
SKS 850 FT 3000 mm 500 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058728
3 m
SKS 860 FT 3000 mm 600 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058744
3 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 85 FT Надлъжен и ъглов съединител 85 FT RLVL 85 FT 6067816
10 Брой
Капак със затварящи ключета FT Капак със затварящи ключета FT DRL 100 FT 6051340
3 m
Капак със затварящи ключета DD Капак със затварящи ключета DD DRL 100 DD 6052703
3 m
Разделителна стена 85 DD Разделителна стена 85 DD TSG 85 DD 6062331
3 m
Ъгъл 90° 85 FT Ъгъл 90° 85 FT RB 90 810 FT 7126127
1 Брой
