Кабелна скара SKS 85 FT 3000 | 500 | 1,5 | не | Стомана | Горещо поцинкованe чрез потапяне
morepic-1 morepic-2 morepic-3

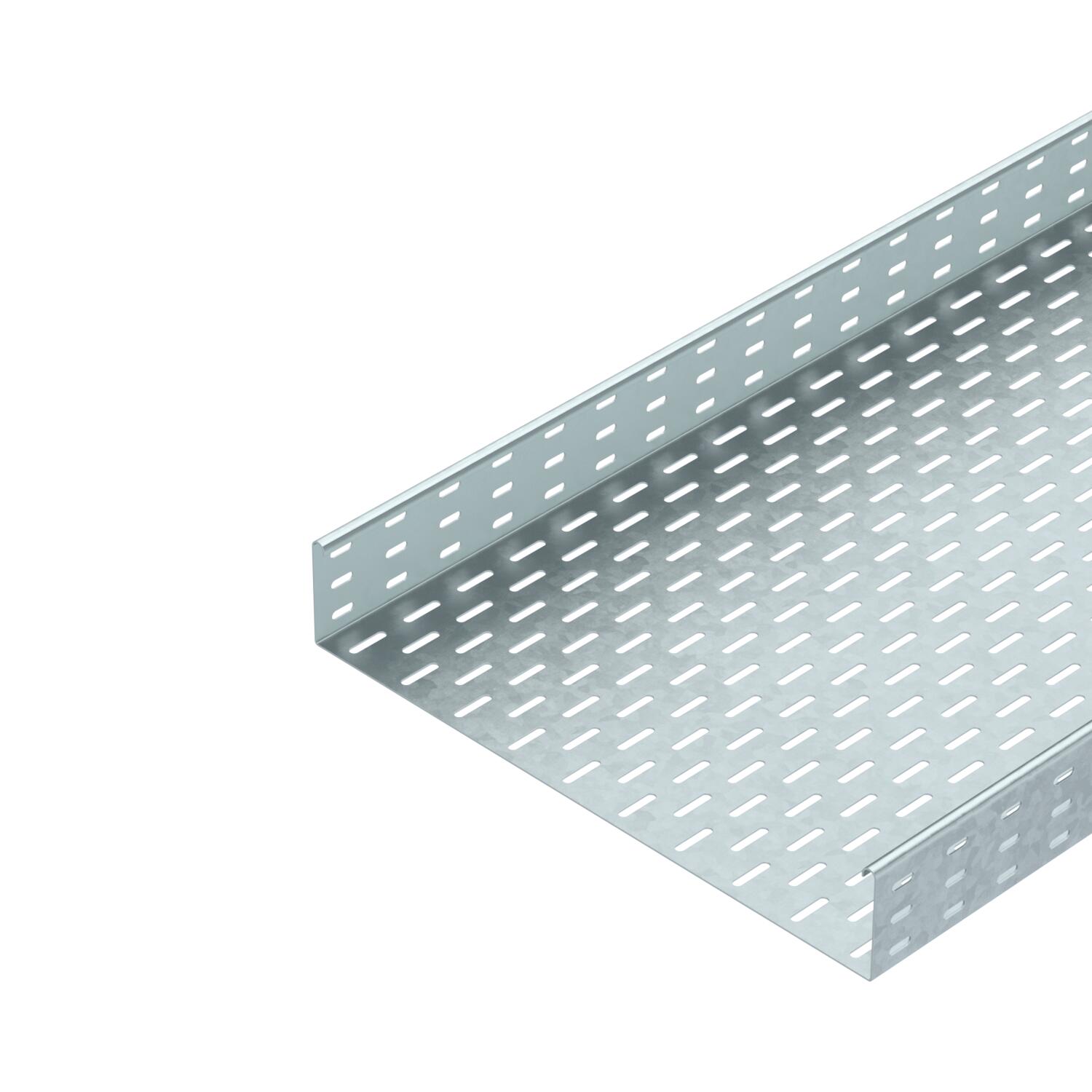

Кабелна скара SKS 85 FT

Кат. № 6058728 | Електронен артикулен номер (EAN) 4012196061693

3000 mm
1,5 mm
не
Стомана
Горещо поцинкованe чрез потапяне
Описание на продукта
Описание на продукта
SKS 85 = Система кабелни скари с височина на борда 85 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
  • Underwriters Laboratories Inc., САЩ и Канада
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA декларация за съответствие
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Технически данни

Технически данни

Вид на съединителя система за носене на кабели завинтено
Дебелина на ламарината 0,6 in
Дебелина на ламарината 1,5 mm
Едрогабаритно изпълнение не
Изпълнение съединител без съединители
Материал Стомана
Монтажни отвори в основата да
Неръждаема стомана, байцвана не
Отвор по образец на NATO не
Повърхност Горещо поцинкованe чрез потапяне
Полезно сечение 423 cm²
Полезно сечение 42300 mm²
Продуктова серия SKS Series
Размер 85 x 500
Размери 85x500x3000
с капак не
Странична перфорация да
Съответствие с ROHS да
Съхраняване на функционалността не
Тип тест на натоварване по IEC 61537 Тип II
Цвят цвят цинк

Размери

Височина 3 in
Височина 85 mm
Дължина 10 ft
Дължина 3000 mm
Размер B 500 mm
Ширина 500 mm
Ширина 20 in

Натоварвания

Отстояние 1,5 м 2,8 kN/m
Отстояние 2,0 м 2,25 kN/m
Отстояние 2,5 м 1,5 kN/m
Отстояние 3,0 м 0,75 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата 17,5554 кг CO2e / 1 Метър
CO₂ Footprint (GWP) 17,5554 kg CO₂e
Declared Unit Metres
Declared Unit Quantity 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване кабелна скара тип SKS 85

Диаграма на натоварване кабелна скара тип SKS 85
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на ламарината Съхраняване на функционалността Материал Повърхност Кат. № Количество мин. VKE
SKS 810 FT 3000 mm 100 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058620
3 m
SKS 820 FT 3000 mm 200 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058647
3 m
SKS 830 FT 3000 mm 300 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058663
3 m
SKS 840 FT 3000 mm 400 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058698
3 m
SKS 850 FT 3000 mm 500 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058728
3 m
SKS 860 FT 3000 mm 600 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6058744
3 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 85 FT Надлъжен и ъглов съединител 85 FT RLVL 85 FT 6067816
10 Брой
Ъгъл 45° 85 FT Ъгъл 45° 85 FT RB 45 850 FT 6036238
1 Брой
Ъгъл 90° 85 FT Ъгъл 90° 85 FT RB 90 850 FT 6036720
1 Брой
Регулируем ъгъл 85 FT Регулируем ъгъл 85 FT RB W 850 FT 6037228
1 Брой
Странично отклонение 85 FT Странично отклонение 85 FT RAA 850 FT 6042241
1 Брой
T-отклонение 85 FT T-отклонение 85 FT RT 850 FT 6038238
1 Брой
Кръстовидно отклонение 85 FT Кръстовидно отклонение 85 FT RK 850 FT 7027439
1 Брой
Капак със затварящи ключета DD Капак със затварящи ключета DD DRL 500 DD 6052718
3 m
Разделителна стена 85 DD Разделителна стена 85 DD TSG 85 DD 6062331
3 m
