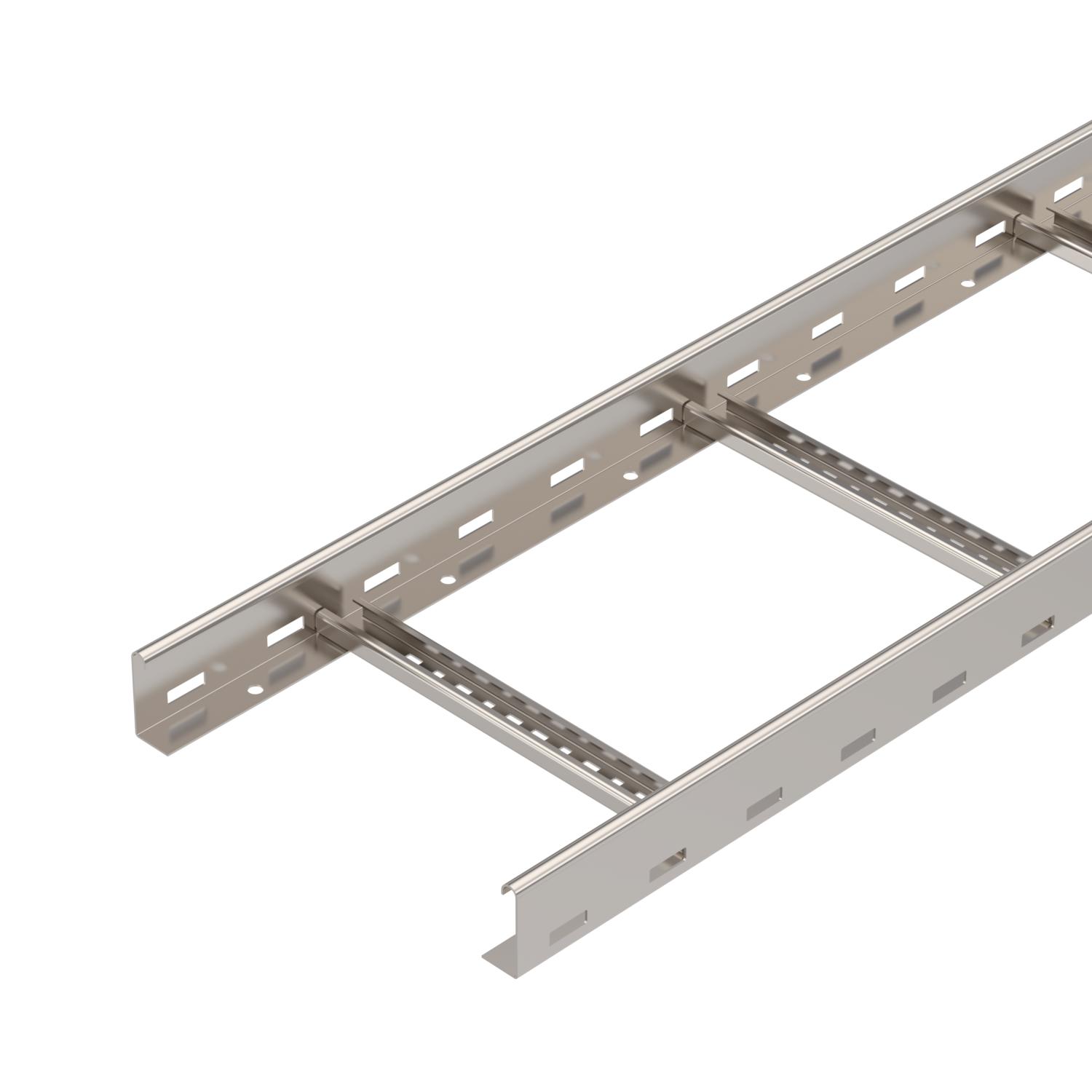

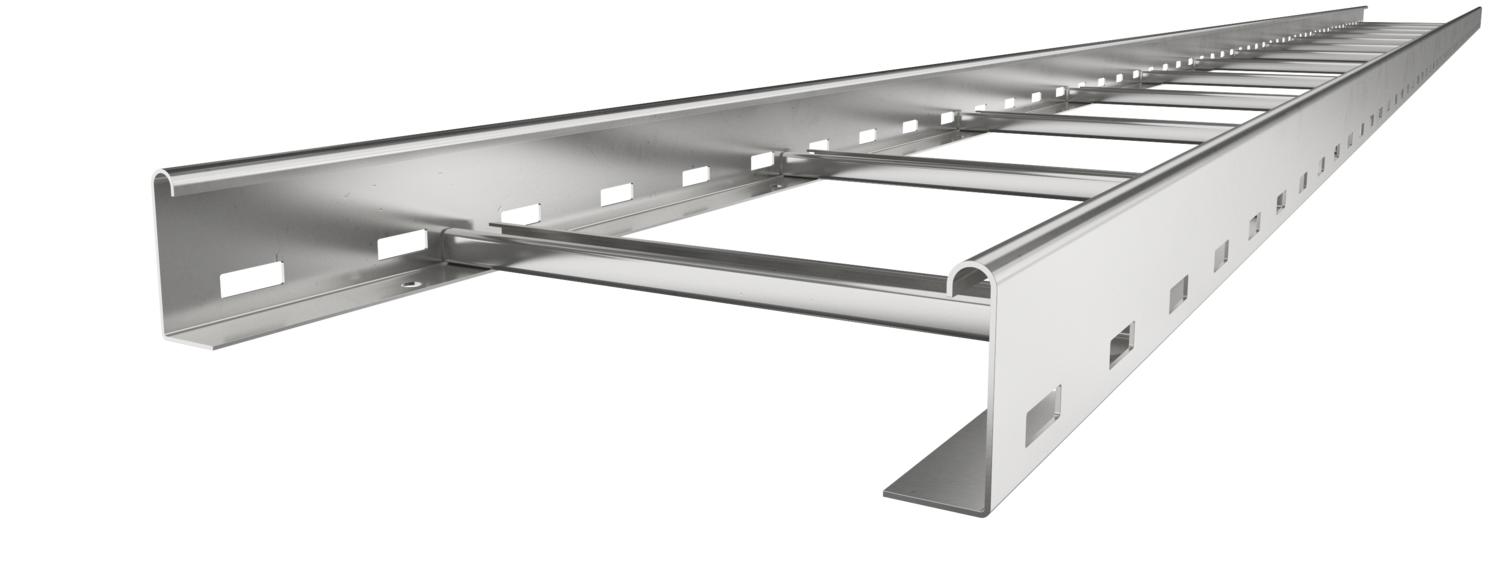

Кабелна стълба LG 60, 6 м VS V2A
Кат. № 6208703 | Електронен артикулен номер (EAN) 4012195064428
- Описание на продукта
-
Описание на продуктаКабелни стълби с перфорирана странична стена със странична височина 60 mm със занитени, отворени нагоре C-профилни напречници (изпълнение VS).
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Кабелната стълба се доставя в сгънато състояние.
Подходящата BBS-скоба тип 2056 ще намерите в раздел „Системи стълби“.
-
- Технически данни
-
Технически данни
Дебелина на борда 1,5 mm Едрогабаритно изпълнение не Закрепване на шпросата занитване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Неръждаема стомана, 1.4301 Неръждаема стомана, байцвана не Повърхност без покритие, за допълнителна обработка Полезно сечение 14800 mm² Полезно сечение 148 cm² Размер 60x300x6000 Размери 60x300x6000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността не Цвят неръждаема стомана Размери
Височина 60 mm Дължина 6000 mm Размер на шлица на шпроса 16,50 Размер B 300 mm Ширина 300 mm Натоварвания
Отстояние 0,15 kN/m Отстояние 1,5 м 3,1 kN/m Отстояние 2,0 м 2,25 kN/m Отстояние 2,5 м 1,5 kN/m Отстояние 3,0 м 1,1 kN/m Отстояние 3,5 м 0,75 kN/m Отстояние 4,0 м 0,45 kN/m Отстояние 4,5 м 0,3 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 14,8096 кг CO2e / 1 Метър CO₂ Footprint (GWP) 14,8096 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна стълба тип LG 60 VS
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета V2A
DRL 300 A2 6052908 3 m
Ъгъл 90° VS 60 V2A
LBI 90 630 VS A2 7160054 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Разделителна стена 45 V2A
TSG 45 A2 6062025 3 m
Надлъжен съединител 60 V2A
LVG 60 A2 6208846 10 Брой
Предпазна капачка 60
SKH 60 OR 6222537 40 Чифт - Изтегляния
-
