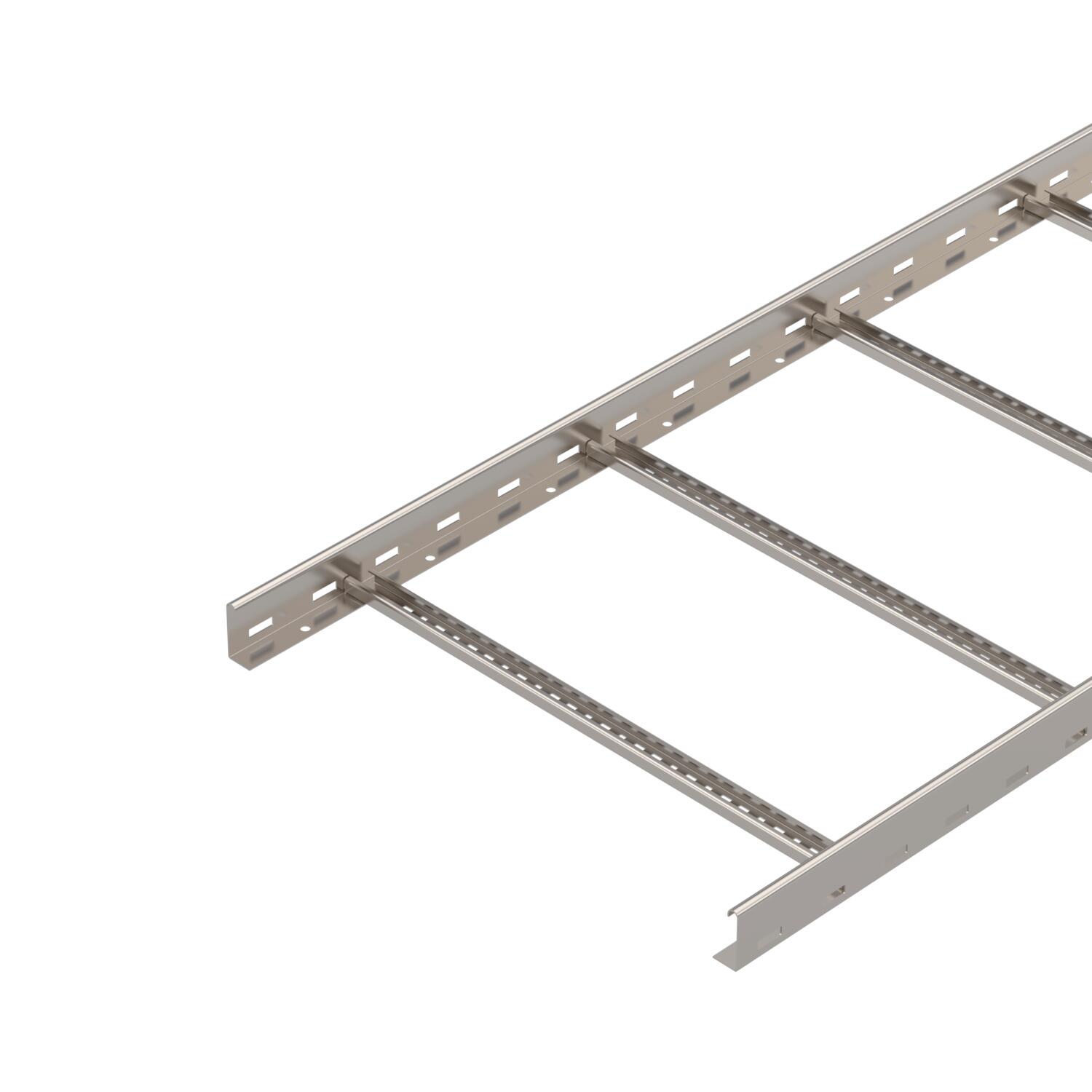

Кабелна стълба LG 60, 6 м VS V2A
Кат. № 6208712 | Електронен артикулен номер (EAN) 4012195064473
- Описание на продукта
-
Описание на продуктаКабелни стълби с перфорирана странична стена със странична височина 60 mm със занитени, отворени нагоре C-профилни напречници (изпълнение VS).
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 13,8303 кг CO₂e / 1 Метър Височина 60 mm Дебелина на борда 1,5 mm Дължина 6000 mm Едрогабаритно изпълнение не Закрепване на шпросата занитване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Неръждаема стомана, 1.4301 Неръждаема стомана, байцвана не Отстояние 1,5 м 3,1 kN/m Отстояние 2,0 м 2,25 kN/m Отстояние 2,5 м 1,5 kN/m Отстояние 3,0 м 1,1 kN/m Отстояние 3,5 м 0,75 kN/m Отстояние 4,0 м 0,45 kN/m Повърхност без покритие, за допълнителна обработка Полезно сечение 29800 mm² Полезно сечение 298 cm² Размер 60x600x6000 Размер на шлица на шпроса 16,50 Размер B 600 mm Размери 60x600x6000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността не Цвят неръждаема стомана Ширина 600 mm Технически данни
Диаграма на натоварване кабелна стълба тип LG 60 VS
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета V2A
DRL 600 A2 6052975 3 m
Ъгъл 90° VS 60 V2A
LBI 90 660 VS A2 7160097 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Разделителна стена 45 V2A
TSG 45 A2 6062025 3 m
Надлъжен съединител 60 V2A
LVG 60 A2 6208846 10 Брой
Предпазна капачка 60
SKH 60 OR 6222537 40 Чифт - Изтегляния
-
Спецификация LG 660 VS6 A2 / 6208712 , 0.32MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие LG 660 VS6 A2 / 6208712 , 0.13MB , pdfДекларация за екологичен продукт (EPD) LG 660 VS6 A2 / 6208712 , 1.48MB , pdfДекларация за съответствие Великобритания LG 660 VS6 A2 / 6208712 , 0.09MB , pdfREACH Декларация за съответствие LG 660 VS6 A2 / 6208712 , 0.12MB , pdfRoHS Декларация за съответствие LG 660 VS6 A2 / 6208712 , 0.12MB , pdfРъководство за монтаж Инструкция за монтаж на Системи кабелни стълби , 6.45MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
