Средно окачване за кабелна скара, долно, височина на борда 60 FT
Кат. № 6358756 | Електронен артикулен номер (EAN) 4012196947232
- Описание на продукта
-
Описание на продуктаСредно окачване за кабелни скари с огънат борд, височина на борда 60 mm.
Средното окачване е оборудвано с въртяща се муфа с резба M10. При полагане на кабелите да се внимава за равномерното разпределение на товара (да се избягва едностранно натоварване).
Размери 100, 150 и 200 mm разполагат с допълнителна перфорация на дъното, позволяваще фиксирането на средното окачване към дъното на скарата при приложение в трасета за съхранение на функционалността съгл. DIN 4102 Teil 12.
-
- Технически данни
-
Технически данни
F в kN 0,5 kN Диаметър на отвора 10,5 mm за ширина макс. 150 mm за ширина мин. 150 Изпълнение долно окачване Материал Стомана Повърхност Горещо поцинкованe чрез потапяне Приложение за кабелна скара да Приложение за кабелна стълба не Приложение за носеща шпилка, метрична 10 Приложение за телена скара не Размери B150mm Регулиращ се не Съхраняване на функционалността да Цвят цвят цинк Размери

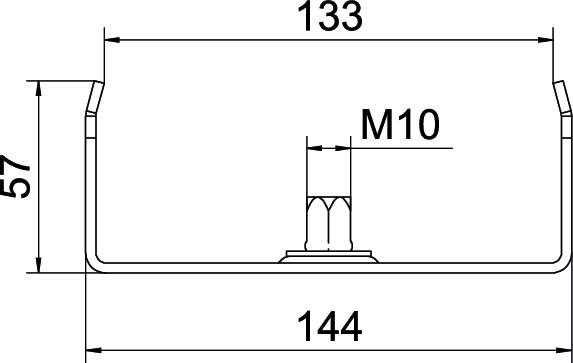

Височина 57 mm Дължина 40 mm Размер B 144 mm Размер b 133 mm Размер B1 133 mm Ширина 150 mm Ширина 8 in Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 0,667 кг CO2e / 1 брой CO₂ Footprint (GWP) 0,667 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация MAH 60 150 FT / 6358756 , 0.16MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие MAH 60 150 FT / 6358756 , 0.13MB , pdfREACH Декларация за съответствие MAH 60 150 FT / 6358756 , 0.12MB , pdfRoHS Декларация за съответствие MAH 60 150 FT / 6358756 , 0.12MB , pdfСвидетелство за изпитание Cable tray RKS Magic – centre suspension , 1.04MB , pdfРъководство за монтаж Инструкция за монтаж на системи U-образни вертикални носачи , 2.02MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж Инструкция за монтаж на универсални системи , 2.07MB , pdf
