Средно окачване за кабелна скара, долно, височина на борда 60 FT
Кат. № 6358760 | Електронен артикулен номер (EAN) 4012196947294
- Описание на продукта
-
Описание на продуктаСредно окачване за кабелни скари с огънат борд, височина на борда 60 mm.
Средното окачване е оборудвано с въртяща се муфа с резба M10. При полагане на кабелите да се внимава за равномерното разпределение на товара (да се избягва едностранно натоварване).
Размери 100, 150 и 200 mm разполагат с допълнителна перфорация на дъното, позволяваще фиксирането на средното окачване към дъното на скарата при приложение в трасета за съхранение на функционалността съгл. DIN 4102 Teil 12.
-
- Технически данни
-
Технически данни
F в kN 0,2 kN Диаметър на отвора 10,5 mm за ширина макс. 200 mm за ширина мин. 200 Изпълнение долно окачване Материал Стомана Повърхност Горещо поцинкованe чрез потапяне Приложение за кабелна скара да Приложение за кабелна стълба не Приложение за носеща шпилка, метрична 10 Приложение за телена скара не Размери B200mm Регулиращ се не Съхраняване на функционалността да Цвят цвят цинк Размери

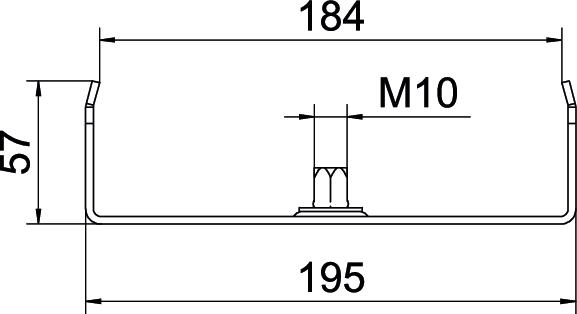

Височина 57 mm Дължина 40 mm Размер B 195 mm Размер b 184 mm Размер B1 184 mm Ширина 200 mm Ширина 12 in Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 0,6777 кг CO2e / 1 брой CO₂ Footprint (GWP) 0,6777 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация MAH 60 200 FT / 6358760 , 0.16MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие MAH 60 200 FT / 6358760 , 0.13MB , pdfREACH Декларация за съответствие MAH 60 200 FT / 6358760 , 0.12MB , pdfRoHS Декларация за съответствие MAH 60 200 FT / 6358760 , 0.12MB , pdfСвидетелство за изпитание Cable tray RKS Magic – centre suspension , 1.04MB , pdfРъководство за монтаж Инструкция за монтаж на универсални системи , 2.07MB , pdfРъководство за монтаж Инструкция за монтаж на системи U-образни вертикални носачи , 2.02MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
