Средно окачване за кабелна скара, долно, височина на борда 60 FT
Кат. № 6358764 | Електронен артикулен номер (EAN) 4012196947355
- Описание на продукта
-

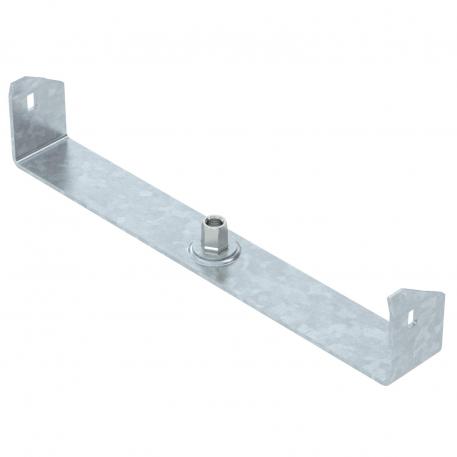

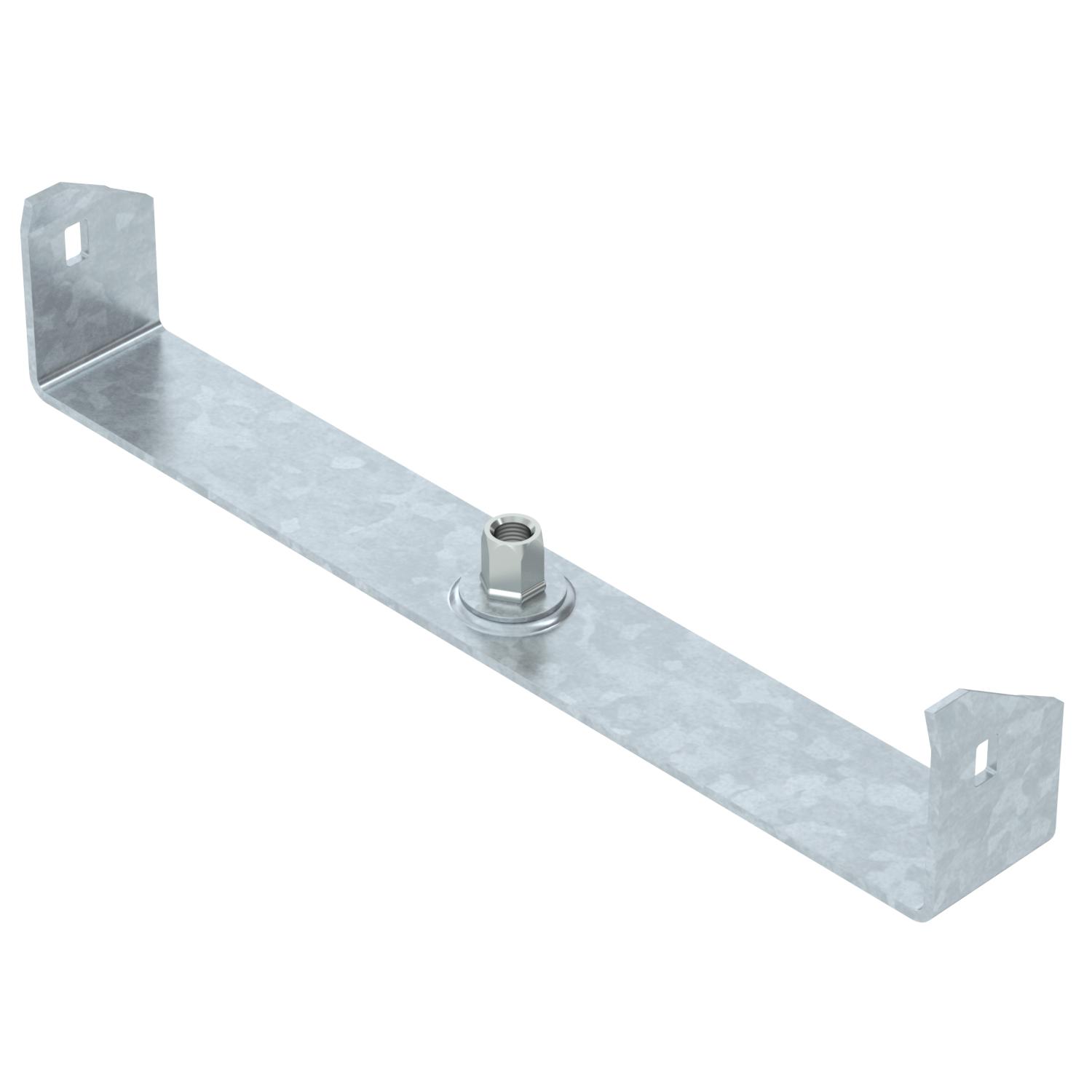

Описание на продуктаСредно окачване за кабелни скари с огънат борд, височина на борда 60 mm.
Средното окачване е оборудвано с въртяща се муфа с резба M10. При полагане на кабелите да се внимава за равномерното разпределение на товара (да се избягва едностранно натоварване).
Размери 100, 150 и 200 mm разполагат с допълнителна перфорация на дъното, позволяваще фиксирането на средното окачване към дъното на скарата при приложение в трасета за съхранение на функционалността съгл. DIN 4102 Teil 12.
-
- Технически данни
-
Въглероден отпечатък CO2 (Product Carbon Footprint)

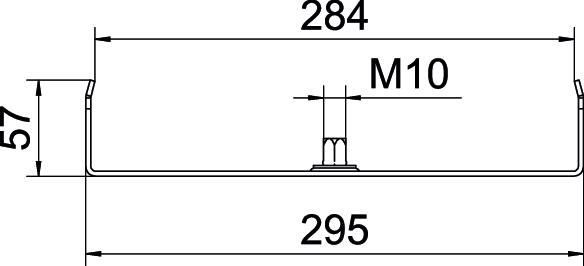

CO2 отпечатък (GWP) от люлка до портата 1,1399 кг CO2e / 1 брой F в kN 0,2 kN Височина 57 mm Диаметър на отвора 10,5 mm Дължина 40 mm за ширина макс. 300 mm за ширина мин. 300 Изпълнение долно окачване Материал Стомана Повърхност Горещо поцинкованe чрез потапяне Приложение за кабелна скара да Приложение за кабелна стълба не Приложение за носеща шпилка, метрична 10 Приложение за телена скара не Размер B 295 mm Размер b 284 mm Размер B1 284 mm Размери B300mm Регулиращ се не Съхраняване на функционалността не Цвят цвят цинк Ширина 300 mm Ширина 16 in - Всички типове
-
Всички типове
