Кабелна скара SKS-Magic® 60 V4A
Кат. № 6059511 | Електронен артикулен номер (EAN) 4012195832867
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1,5 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Неръждаема стомана 1.4571 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Полезно сечение 11800 mm² Полезно сечение 118 cm² Размери 60x200x3050 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Употреба на спринклерна противопожарна система да Цвят неръждаема стомана Размери
Височина 60 mm Дължина 3050 mm Размер B 200 mm Размер L 80 mm Размер x 96 mm Размер y 162 mm Ширина 200 mm Натоварвания
Отстояние 1,5 м 3 kN/m Отстояние 2,0 м 2,25 kN/m Отстояние 2,5 м 1,58 kN/m Отстояние 3,0 м 1 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 19,8194 кг CO2e / 1 Метър CO₂ Footprint (GWP) 19,8194 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване, кабелна скара тип SKSM 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

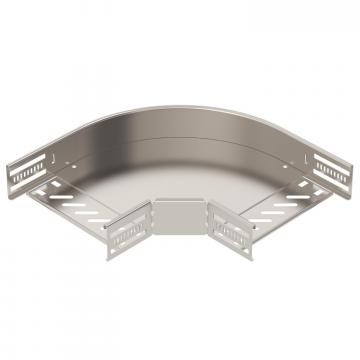

Ъгъл 90° 60 V4A
RB 90 620 A4 6036654 1 Брой
Регулируем ъгъл 60 V4A
RB W 620 A4 6037174 1 Брой

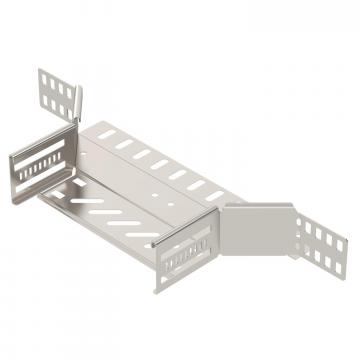

Странично отклонение 60 V4A
RAA 620 A4 6042375 1 Брой
T-отклонение 60 V4A
RT 620 A4 6038182 1 Брой
Кръстовидно отклонение 60 V4A
RK 620 A4 7027522 1 Брой
Капак със затварящи ключета V4A
DRL 200 A4 6052981 3 m
Разделителна стена 60 V4A
TSG 60 A4 6062086 3 m - Изтегляния
-
