Кабелна скара SKS-Magic® 60 V4A
Кат. № 6059515 | Електронен артикулен номер (EAN) 4012195832911
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1,5 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана 1.4571 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Полезно сечение 23800 mm² Полезно сечение 238 cm² Размери 60x400x3050 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят неръждаема стомана Размери
Височина 60 mm Дължина 3050 mm Размер B 400 mm Размер L 280 mm Размер x 296 mm Размер y 362 mm Ширина 400 mm Натоварвания
Отстояние 1,5 м 2,7 kN/m Отстояние 2,0 м 2,1 kN/m Отстояние 2,5 м 1,47 kN/m Отстояние 3,0 м 0,8 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 31,2825 кг CO2e / 1 Метър CO₂ Footprint (GWP) 31,2825 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване, кабелна скара тип SKSM 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

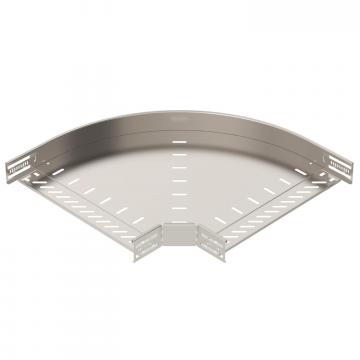

Ъгъл 90° 60 V4A
RB 90 640 A4 6036658 1 Брой
Регулируем ъгъл 60 V4A
RB W 640 A4 6037178 1 Брой

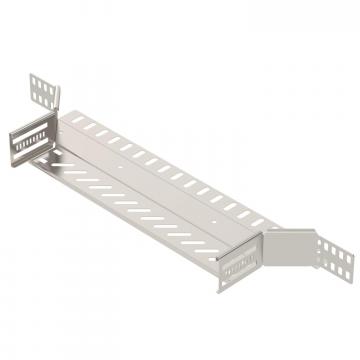

Странично отклонение 60 V4A
RAA 640 A4 6042379 1 Брой
T-отклонение 60 V4A
RT 640 A4 6038186 1 Брой
Кръстовидно отклонение 60 V4A
RK 640 A4 7027526 1 Брой
Капак със затварящи ключета V4A
DRL 400 A4 6052984 3 m
Разделителна стена 60 V4A
TSG 60 A4 6062086 3 m - Изтегляния
-
Спецификация SKSM 640 A4 / 6059515 , 0.33MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие SKSM 640 A4 / 6059515 , 0.13MB , pdfДекларация за съответствие Великобритания SKSM 640 A4 / 6059515 , 0.09MB , pdfREACH Декларация за съответствие SKSM 640 A4 / 6059515 , 0.12MB , pdfRoHS Декларация за съответствие SKSM 640 A4 / 6059515 , 0.13MB , pdfДекларация за екологичен продукт (EPD) SKSM 640 A4 / 6059515 , 2.03MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
