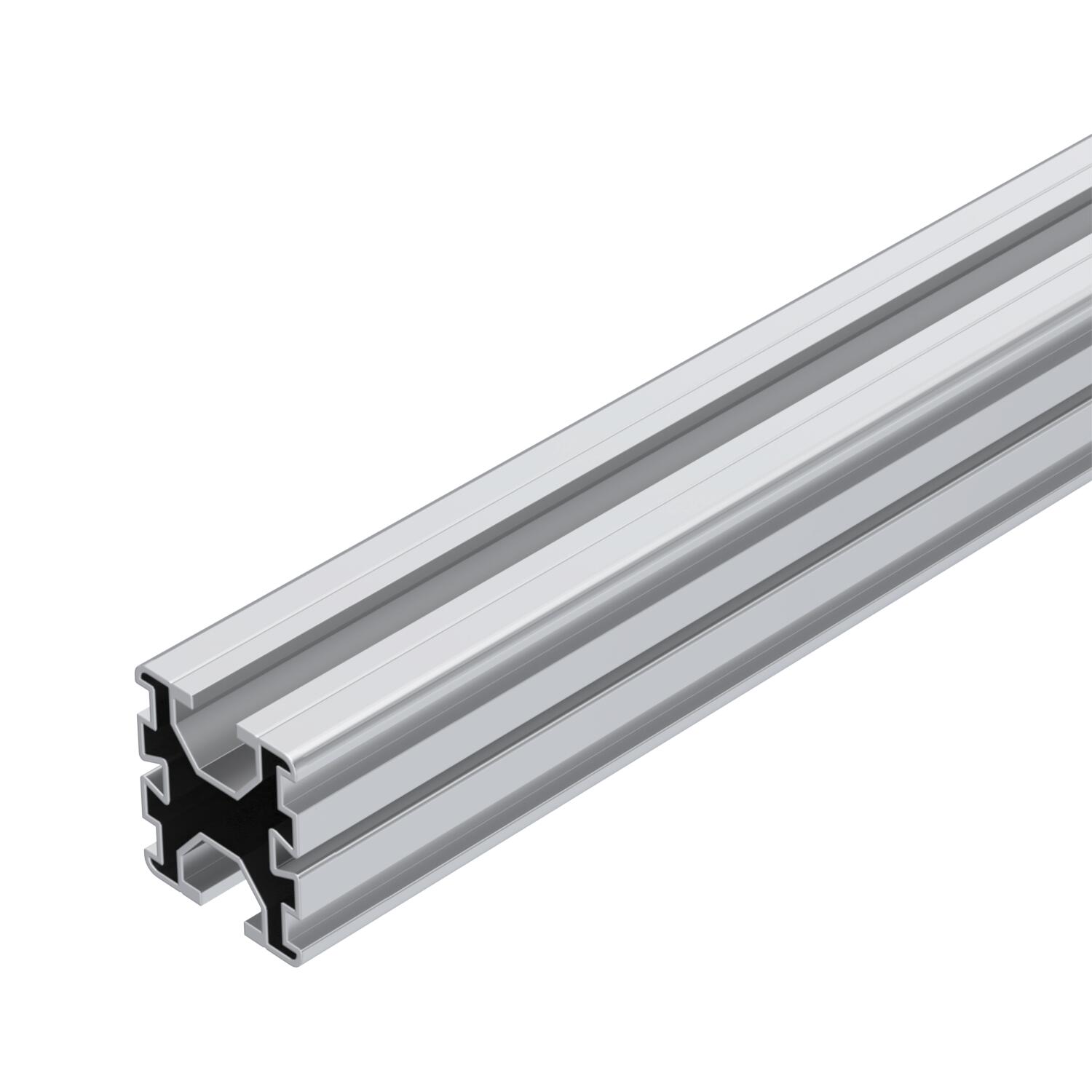

Носещ профил за монтаж на фотоволтаични модули
Кат. № 5900405 | Електронен артикулен номер (EAN) 4012197368654
- Описание на продукта
-
Описание на продуктаSupport profile to mount photovoltaic modules on flat and pitched roofs. Flat roof mounting in combination with UniBase universal stand and STK and STL short and long supports. Lockable fastening of the profile on the stand with UniBase AMP adapter. Pitched roof mounting in combination with universal DHU roof hook. Lockable fastening of the profile on roof hooks. Screwable connection of multiple support profiles with LV 45 straight connectors and KV 45 cross-connectors. With 10 mm groove on both sides to accept slide nuts and universal and earthing clamps.
-
- Технически данни
-
Технически данни
Вграден кабелен канал не Кабелен канал по избор не Материал Алуминий Повърхност без покритие Размери 40x45x2350 Съпротивителен момент Wx 3680 mm³ Съпротивителен момент Wy 3760 mm³ Цвят цвят алуминий Размери
Височина 45 mm Дължина 2350 mm Ширина 40 mm - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Универсална клема за монтаж на фотоволтаични модули
KLU A2 5901010 20 Брой
Краен затварящ елемент за носещ профил
EK 45 G 5901722 20 Брой
Надлъжен съединител за носещ профил TP
LV 45 DD 5901210 20 Брой
Кръстовиден съединител за носещ профил TP
KV 45 DD 5901250 20 Брой
Заземителна клема за монтажни системи за фотоволтаични инсталации
249 PV10 6-50V2A 5051520 8 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Болт с профилна гайка за монтаж на фотоволтаични модули
SKS HM A2 5901850 20 Брой - Изтегляния
-
Спецификация TP 45 2350 ALU / 5900405 , 0.16MB , pdfREACH Декларация за съответствие TP 45 2350 ALU / 5900405 , 0.12MB , pdfRoHS Декларация за съответствие TP 45 2350 ALU / 5900405 , 0.13MB , pdfРъководство за монтаж PV mounting systems for pitched roofs , 3.91MB , pdfРъководство за монтаж PV mounting systems Magic PV Pitch on trapezoidal roofs , 2.45MB , pdfЗа този продукт няма текстове за обява за поръчка
