Носещ профил за монтаж на фотоволтаични модули 4700 |

Носещ профил за монтаж на фотоволтаични модули

Кат. № 5900412 | Електронен артикулен номер (EAN) 4012197381578

Кат. № / Тип

Дължина

Описание на продукта

Описание на продукта

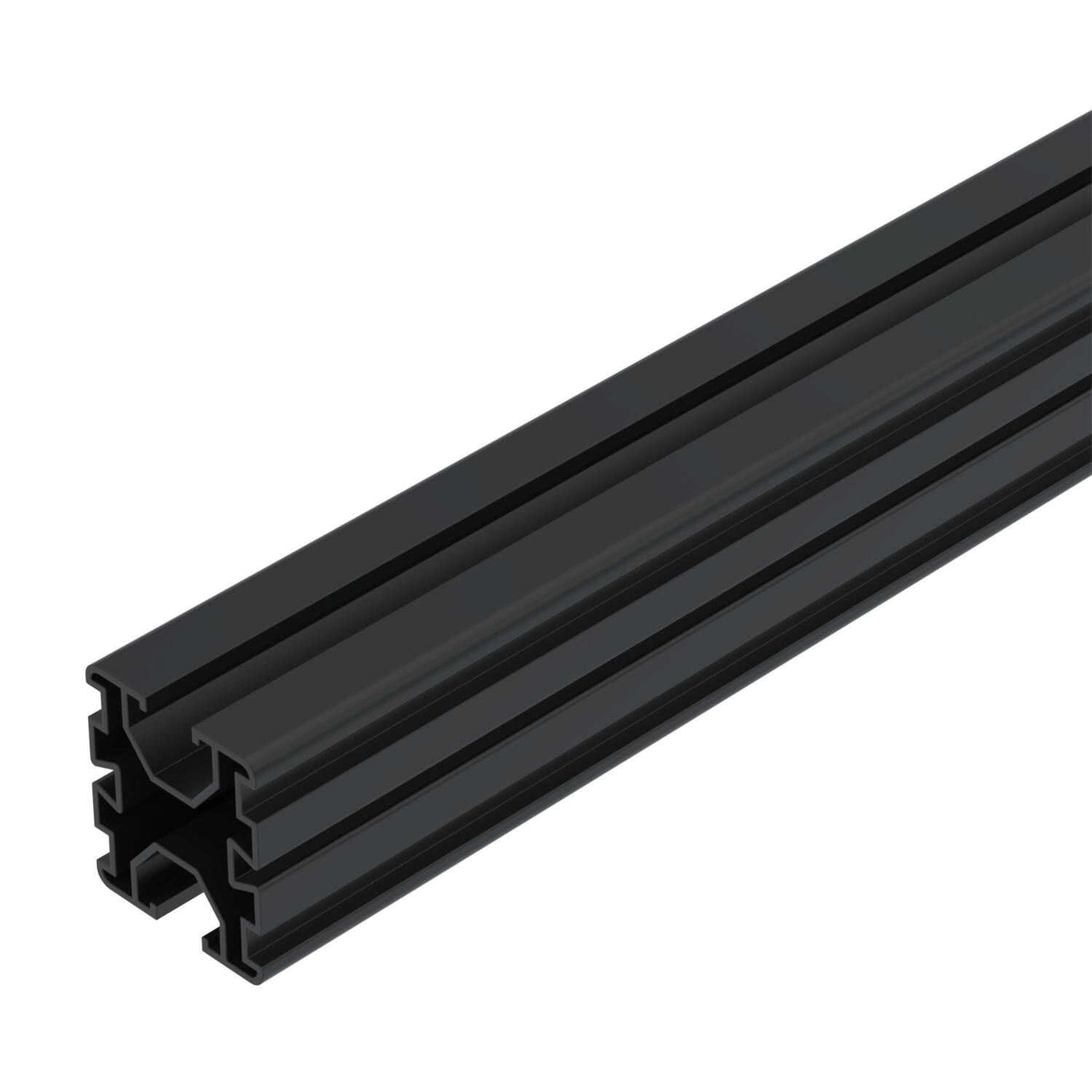

Носещ профил, черно елоксиран, за монтаж на фотоволтаични модулу върху плоски и наклонени покриви. Монтаж на плосък покрив в комбинация с универсална стъпка Uni Base и дълги подпори STK и STL. Застопоряващо се закрепване да профила към стъпката с адаптер Unibase AMP. Монтаж на наклонен покрив в комбинация с универсална покривна кука DHU. Застопоряващо се закрепване на профила към покривна кука. Завинтващо се свързване на носещи профили с надлъжен съединител LV 45 и кръстобразен съединител KV 45. С двустранен шлиц 10 мм за плъзгаща гайка и универсални и заземителни клеми.

Технически данни

Технически данни

Вграден кабелен канал	не
Кабелен канал по избор	не
Материал	Алуминий
Повърхност	елоксирано
Продуктова серия	Magic PV Flat, Magic PV Pitch

Съответствие с ROHS	да
Съпротивителен момент Wx	3680 mm³
Съпротивителен момент Wy	3760 mm³
Цвят	сигнално черно; RAL 9004

Размери

Височина	45 mm
Дължина	4700 mm

Ширина	40 mm

Всички типове

Всички типове

Тип	Дължина	Кат. №	Количество	мин. VKE
TP 45 2350 ALU	2350 mm	5900405	Брой	4 Брой
TP 45 4700 ALU	4700 mm	5900410	Брой	4 Брой
TP 45 4700 ALU S	4700 mm	5900412	Брой	4 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Универсална клема за монтаж на фотоволтаични модули	KLU A2 S	5901012	Брой	20 Брой
Краен затварящ елемент за носещ профил	EK 45 S	5901720	Брой	20 Брой
Надлъжен съединител за носещ профил TP	LV 45 DD	5901210	Брой	20 Брой
Кръстовиден съединител за носещ профил TP	KV 45 DD	5901250	Брой	20 Брой
Заземителна клема за монтажни системи за фотоволтаични инсталации	249 PV10 6-50V2A	5051520	Брой	8 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Болт с гайка за монтаж на носещ профил към керемиди със соларен държач	SKS HM A2	5901850	Брой	20 Брой
