Носещ профил за монтаж на фотоволтаични модули
Кат. № 5900410 | Електронен артикулен номер (EAN) 4012197368623
- Описание на продукта
-
Описание на продуктаSupport profile to mount photovoltaic modules on flat and pitched roofs. Flat roof mounting in combination with UniBase universal stand and STK and STL short and long supports. Lockable fastening of the profile on the stand with UniBase AMP adapter. Pitched roof mounting in combination with universal DHU roof hook. Lockable fastening of the profile on roof hooks. Screwable connection of multiple support profiles with LV 45 straight connectors and KV 45 cross-connectors. With 10 mm groove on both sides to accept slide nuts and universal and earthing clamps.
-
- Технически данни
-
Технически данни

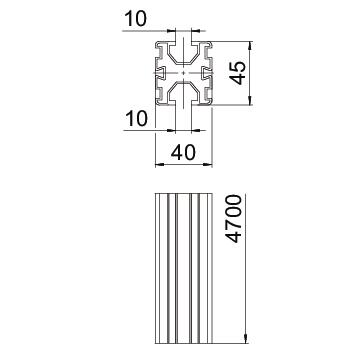

Вграден кабелен канал не Височина 45 mm Дължина 4700 mm Кабелен канал по избор не Материал Алуминий Повърхност без покритие Размери 40x45x4700 Съпротивителен момент Wx 3680 mm³ Съпротивителен момент Wy 3760 mm³ Цвят цвят алуминий Ширина 40 mm - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

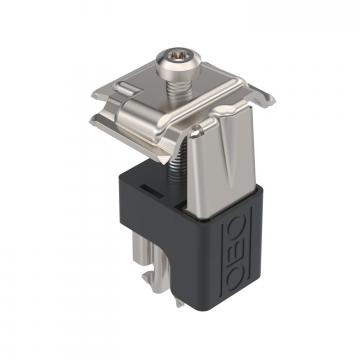

Универсална клема за монтаж на фотоволтаични модули
KLU A2 5901010 20 Брой

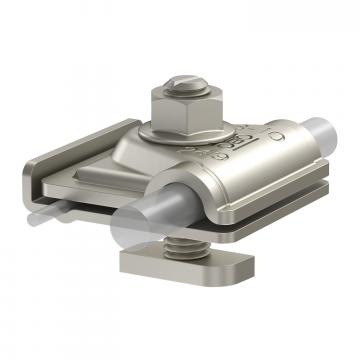

Заземителна клема за монтажни системи за фотоволтаични инсталации
249 PV10 6-50V2A 5051520 8 Брой - Изтегляния
-
Спецификация TP 45 4700 ALU / 5900410 , 0.16MB , pdfREACH Декларация за съответствие TP 45 4700 ALU / 5900410 , 0.12MB , pdfRoHS Декларация за съответствие TP 45 4700 ALU / 5900410 , 0.13MB , pdfРъководство за монтаж Photovoltaik-Montagesysteme Magic PV Flat Glue für Flachdächer , 3.61MB , pdfРъководство за монтаж PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfРъководство за монтаж PV mounting systems for pitched roofs , 4.03MB , pdfРъководство за монтаж PV mounting systems Magic PV Flat Pro , 5.39MB , pdfЗа този продукт няма текстове за обява за поръчка
