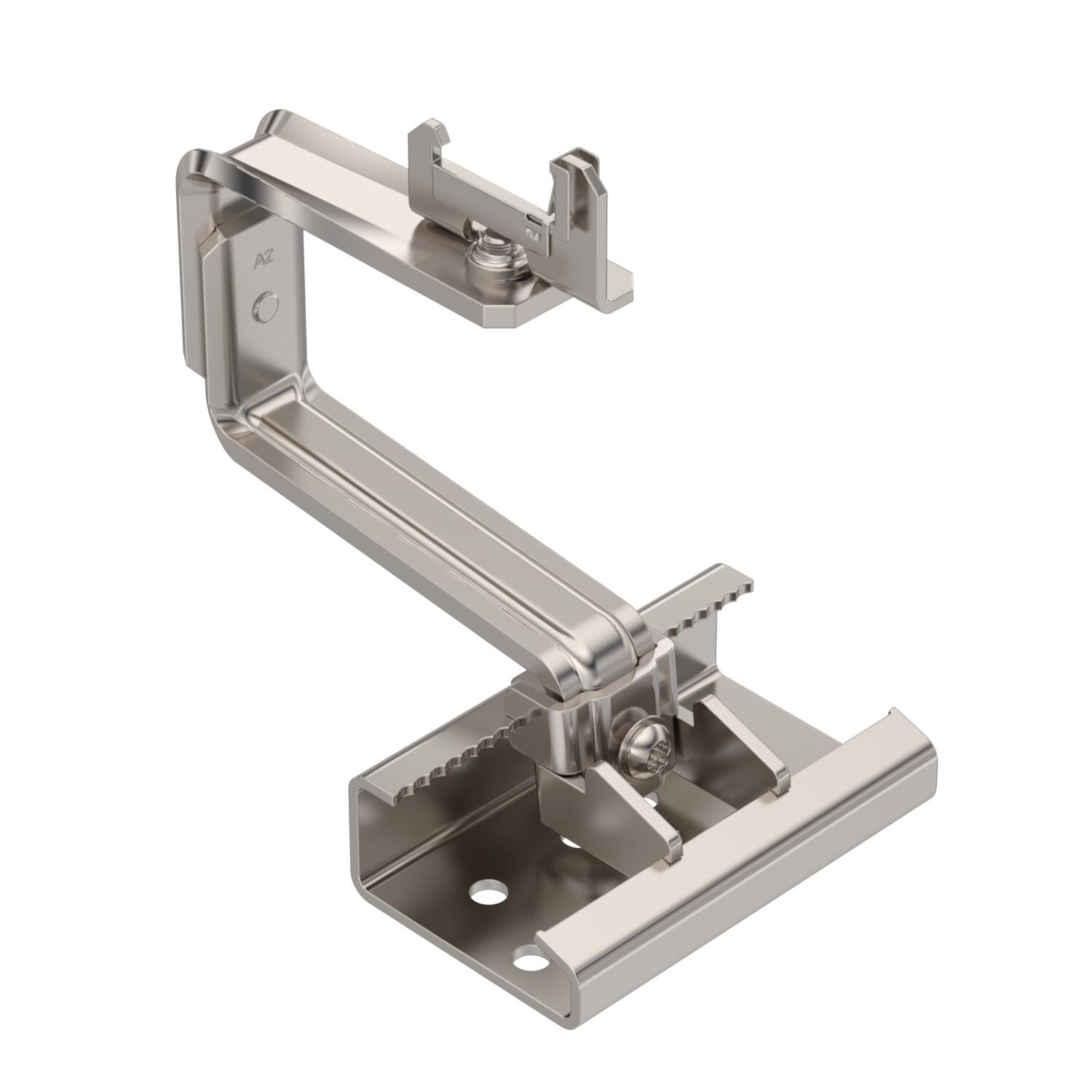

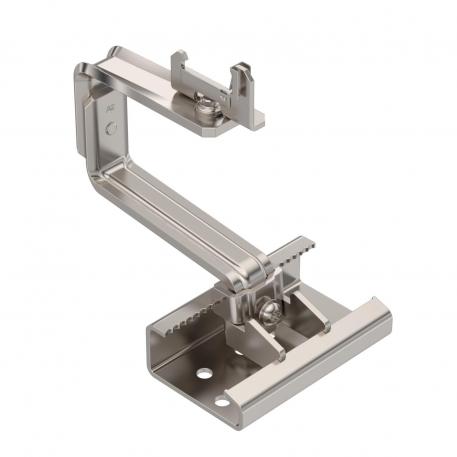

Универсална кука за фотоволтаични модули, за покрив с керемиди

Универсална кука за фотоволтаични модули, за покрив с керемиди

Name: Универсална кука за фотоволтаични модули, за покрив с керемиди
Brand: OBO Bettermann
SKU: 5901410

Кат. № 5901410 | Електронен артикулен номер (EAN) 4012197368685

Описание на продукта

Описание на продукта

Кука за покрив за монтаж на фотоволтаични модули в комбинация с носещ профил ТР 45. Подходящи за покрив с керемиди. Застопоряващо се закрепване към носещ профил. Монтаж към греди с болтове с плоска глава TKS. Куката за покрив бива хоризонтална и вертикална, безстепенно настройваща се с ключ Торкс 40. Настройване на височина в зоната на гредата в диапазон 40-54 мм, възможност за изместване настрани до 76 мм, във височина до 18 мм.

Технически данни

Технически данни

Височина крепежна пластина	36 mm
дебелина на материала	6 mm
Дължина крепежна пластина	120 mm
Закрепване с анкери	завинтване
Материал	Неръждаема стомана, 1.4301
Необходимо е проникване в покрива	да
Повърхност	без покритие, за допълнителна обработка
Подравняване	хоризонтално/вертикално
Подходящ за закрепване на фотоволтаични покриви/фасади	Закрепване на скатен покрив

Подходящ за покривен материал	Покривни плочки
Продуктова серия	Magic PV Pitch
Размери	140x197x144
Регулиращ се	да
С монтажна планка	да
Съответствие с ROHS	да
Цвят	неръждаема стомана
Ширина крепежна пластина	75 mm
Ъгъл на наклон мин.	90 °

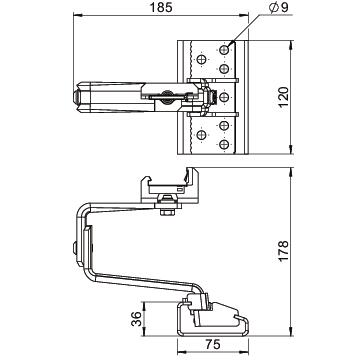

Размери

Ширина	120 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	6,9457 кг CO2e / 1 брой
CO₂ Footprint (GWP)	6,9457 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Кат. №	Количество	мин. VKE
DHU A2	5901410	Брой	10 Брой
DHU T A2	5901404	Брой	10 Брой
DHU T A2K S	5901406	Брой	10 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Носещ профил за монтаж на фотоволтаични модули	TP 45 2350 ALU	5900405	Брой	4 Брой
Носещ профил за монтаж на фотоволтаични модули	TP 45 4700 ALU	5900410	Брой	4 Брой
Носещ профил за монтаж на фотоволтаични модули	TP 45 4700 ALU S	5900412	Брой	4 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Винт с плоска глава за универсална кука	TKS 8x100 A2	5901800	Брой	100 Брой
Винт с плоска глава за универсална кука	TKS 8x120 A2	5901802	Брой	100 Брой
Винт с плоска глава за универсална кука	TKS 8x200 A2	5901804	Брой	50 Брой
